KNX-开闭执行器（S）
开闭模块这个很容易理解，比如图片二是4路开闭模块4P，每一路都是一个进一个出，里面是磁保持的继电器，不用担心瞬间电流过高黏连，模块规格有6A适用地方很少，目前常用家庭控制10A，电源插座控制20A，公共建筑照明负载也是选20A。在设计电路中，厂家虽然额定标负载是20A每路，实际上厂家可能继电器负载50A每路。

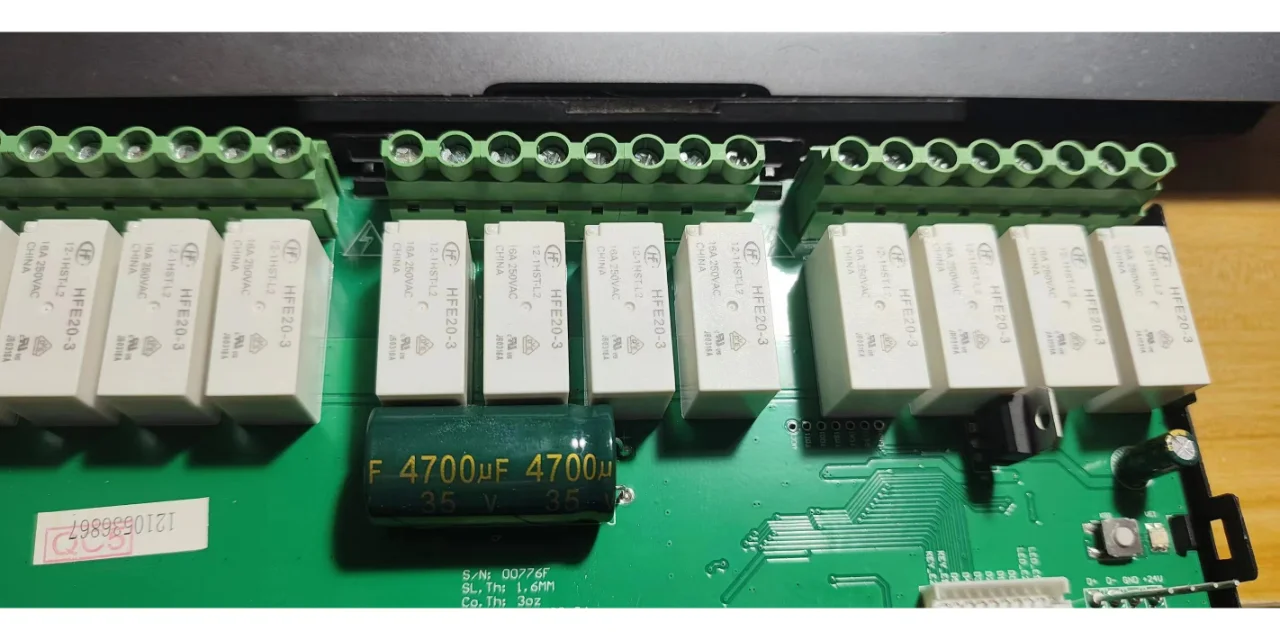

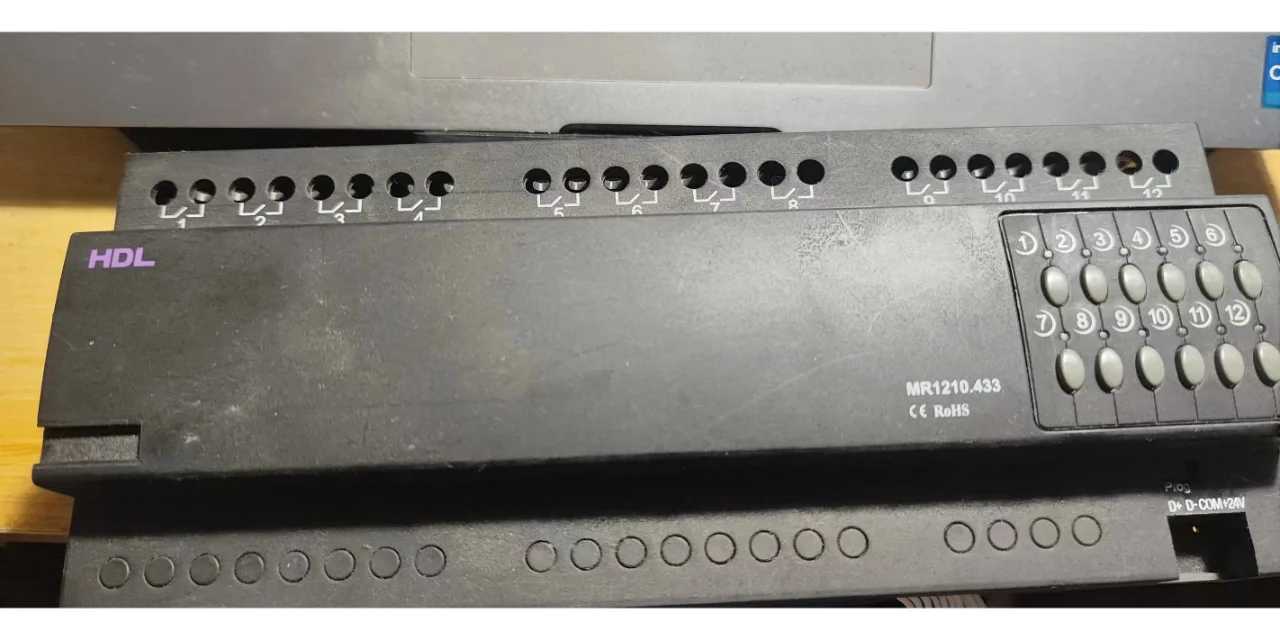

图3图4，手里正好就有一块河东老大哥的BusPro十二路模块10A的，结果里面的继电器是宏发E20-3.额定负载是16A，触点切换能力是20A，防浪涌指标分别是500A/2ms和320A/2ms。也就是说，虽然壳上标注10A，实际上可以负载20A。所以光看模块表面壳子上的负载可以作为参考，要看实际需要拆开来看。另外宏发的继电器是市场上出名的，另外还有欧姆龙一些牌子。

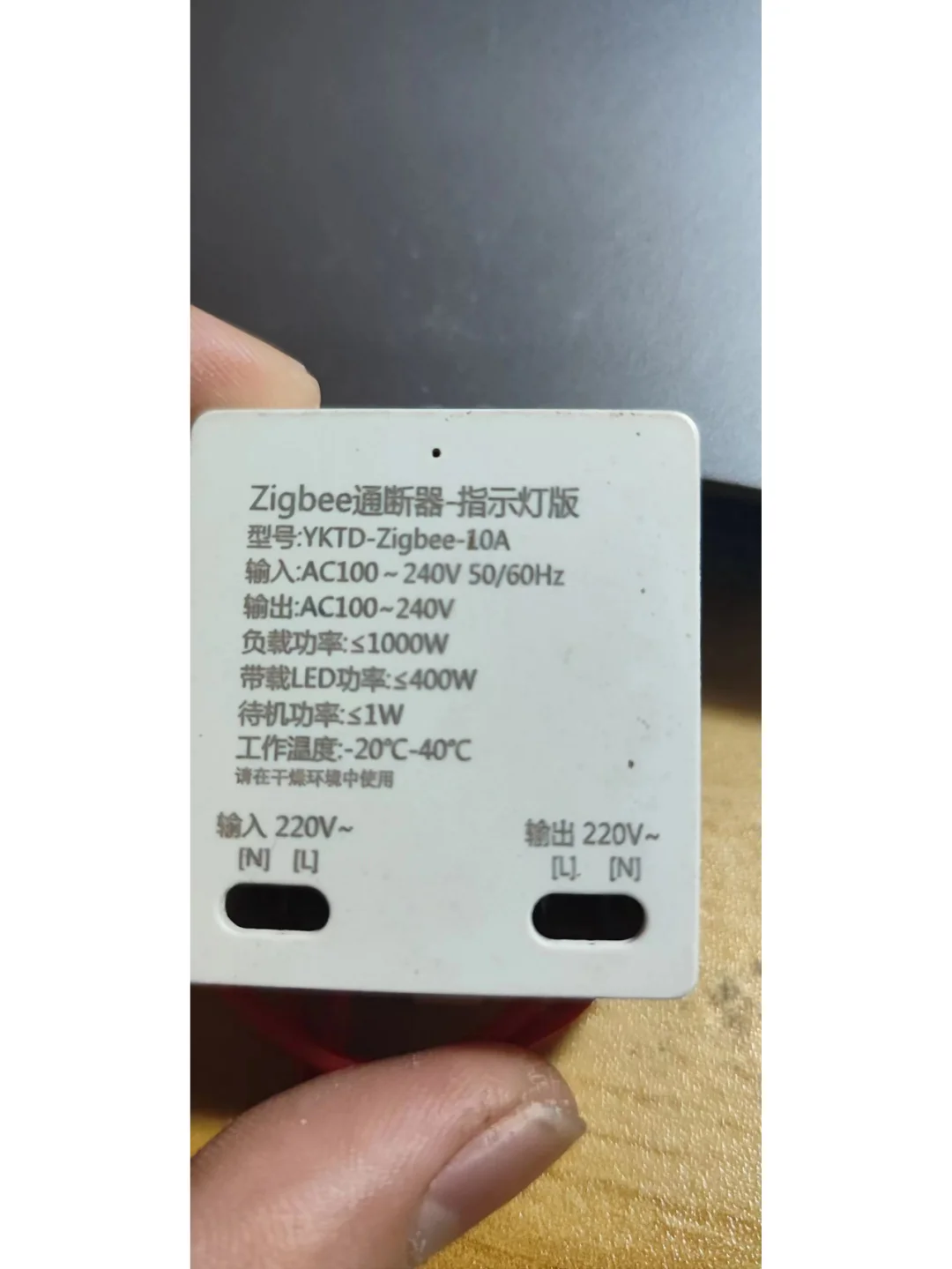

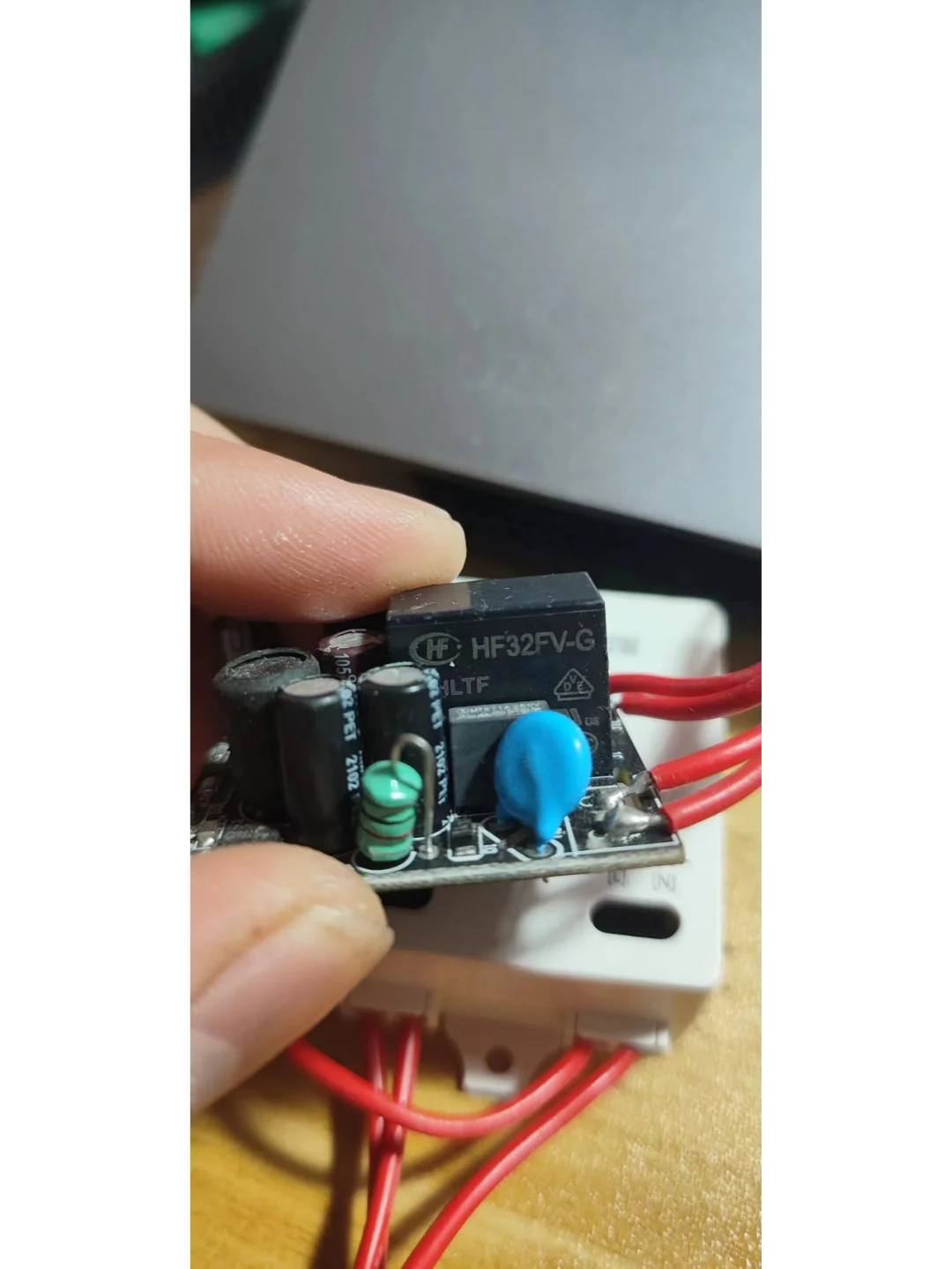

继电器上的故事还有很多，比如图5图6，我手上还有一个无线涂鸦的通断器，额定标注是10A，但实际负载功率却在1000W以下，也就是说6A的样子。拆开来里面一看宏发HF32FV-G，这款触点切换能力是10A，浪涌指标没有说明。也就是说，标注10A的通断器，实际是6A的样子，明显负载是缩水的。
所以为啥无线全屋智能会不靠谱了吧，真的便宜。不过其中如影智能的开关面板继电器是汇港10A的继电器，比宏发品牌还好，至少用料扎实，并且电路板设计很漂亮。只可惜现在如影厂家没声音了。在中国完美极致的产品一般都会被辜负，往往后面的抄袭者或者更劣质的产品占据市场主导地位。创新和品质在中国小厂是没办法活的。与其说，我们没有创新，应该说是创新被市场和资本无情打脸了。。
总之呢开闭模块核心部件除了芯片就是继电器了，继电器的稳定，开关也非常稳定了。
开闭模块安装在配电箱，灯具的回路全部到配电箱，敲重点！！！全部到配电箱！！！，不是原来的到开关后面。这是传统总线做智能开闭的方式。
现在有些厂家为了适应开发商要求，也做了一些不属于KNX标准的定制产品，比如三键三开KNX智能面板，面板后面自带继电器。其实一早就可以开发这样的面板啊是不是？事实是，强电是有电磁干扰的，勉强和弱电通讯线靠的近肯定会有通信上的干扰。因为有在一个电路板上一定会有干扰，所以又开发了图7，小型3路继电器模块。这样至少强电可以和弱电信号隔离开，稍微好一点。
#KNX #KNX总线 #KNX系统
