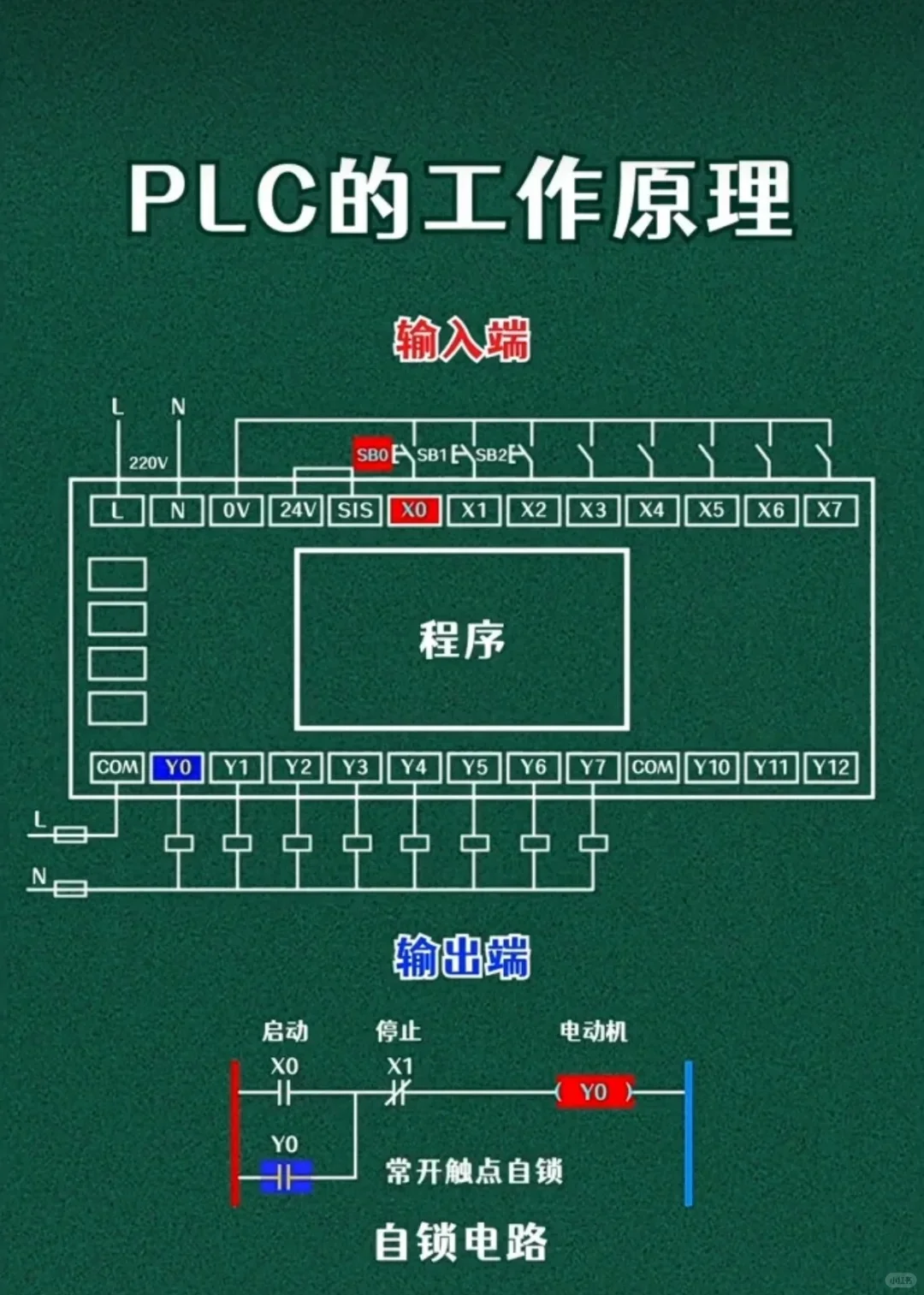

1. PLC的组成部分 • 输入端（红色部分）： • 输入端用于接收外部信号，如按钮（SB0、SB1、SB2）和传感器信号。图中标有输入点X0、X1、X2等。 • 输入信号经过PLC处理后，根据程序逻辑决定输出状态。 • 程序部分（中央框）： • 中央框表示PLC内的程序逻辑。输入信号经过程序处理后，触发相应的输出。 • 输出端（蓝色部分）： • 输出端连接执行器（如电机、继电器），标有输出点Y0、Y1等。 • 程序控制输出点的状态，如Y0输出信号启动电机。
2. 自锁电路原理 • 图中显示了一个常见的自锁电路： • 启动按钮（X0）：按下后，输出Y0变为高电平，电路自锁。 • 自锁触点：Y0的输出通过常开触点反馈给自己，使电路保持导通状态，即使松开启动按钮，电路仍然工作。 • 停止按钮（X1）：按下时断开电路，使输出Y0关闭。 • 自锁电路的作用是保持设备运行状态，直到明确停止命令。
3. 电气连接 • 上方的电源部分显示PLC使用220V交流电。 • 输入和输出端通过接线连接外部设备，输入接信号源，输出控制负载。 PLC通过接收输入信号（如按钮或传感器），按照程序逻辑对信号进行处理，并控制输出端（如电机）的工作。自锁电路是一个典型应用，能实现启动后持续运行，直到停止按钮被按下。
