图纸上那些 WL1、BV、PR、WE，看着像密码？
别慌！女师傅带你一步步拆解——
其实每个符号都有规律，看一次就懂！
?线路标注通用格式：
回路名 + 导线型号 + 导线根数×截面积 + 敷设方式 + 敷设位置
?举个例子：图1(a)照明支路
WL1-BV-3×4-PR-WE
✅ WL1：照明支线
✅ BV：塑料绝缘铜芯导线

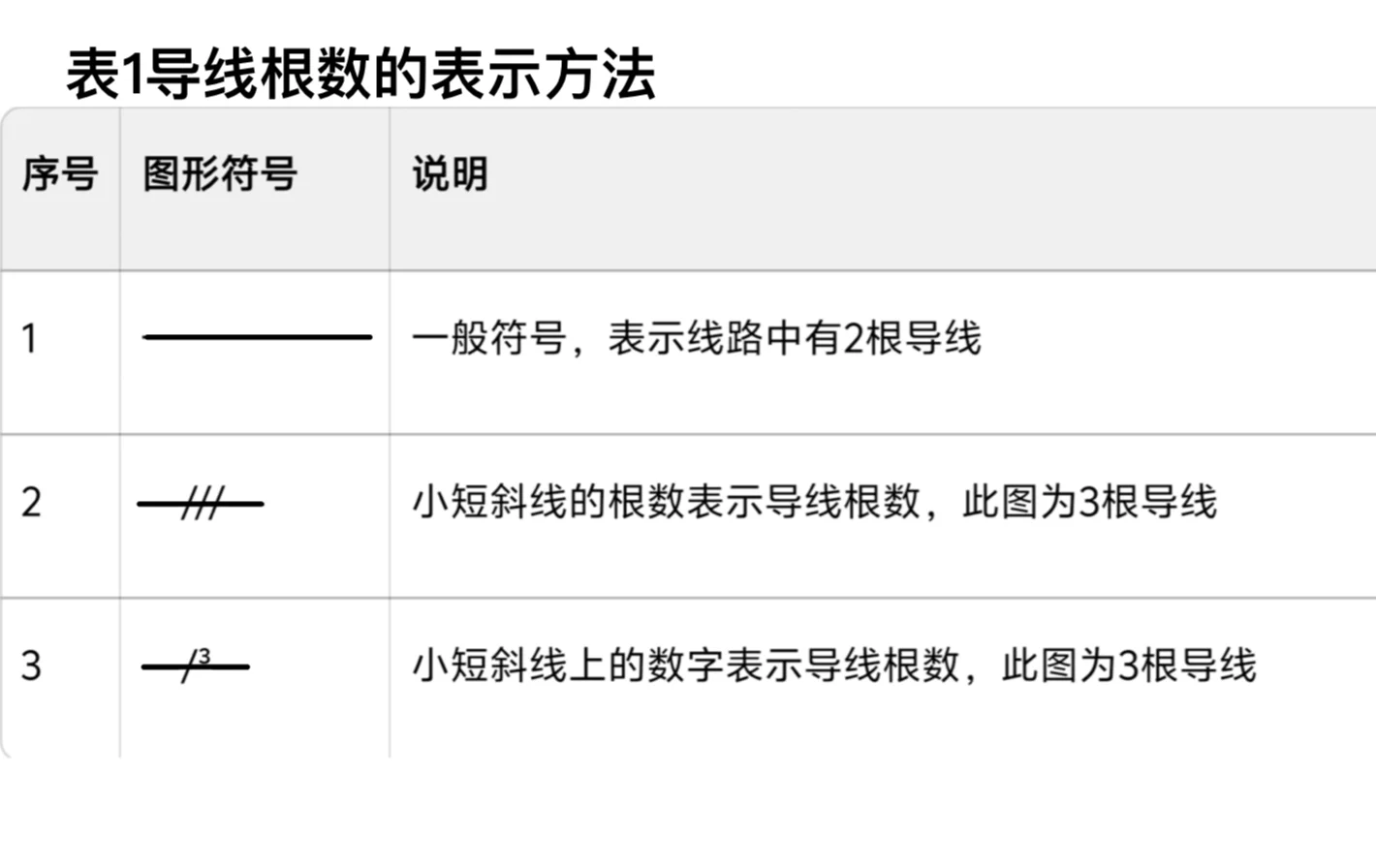

✅ 3×4：3 根线，每根 4mm²

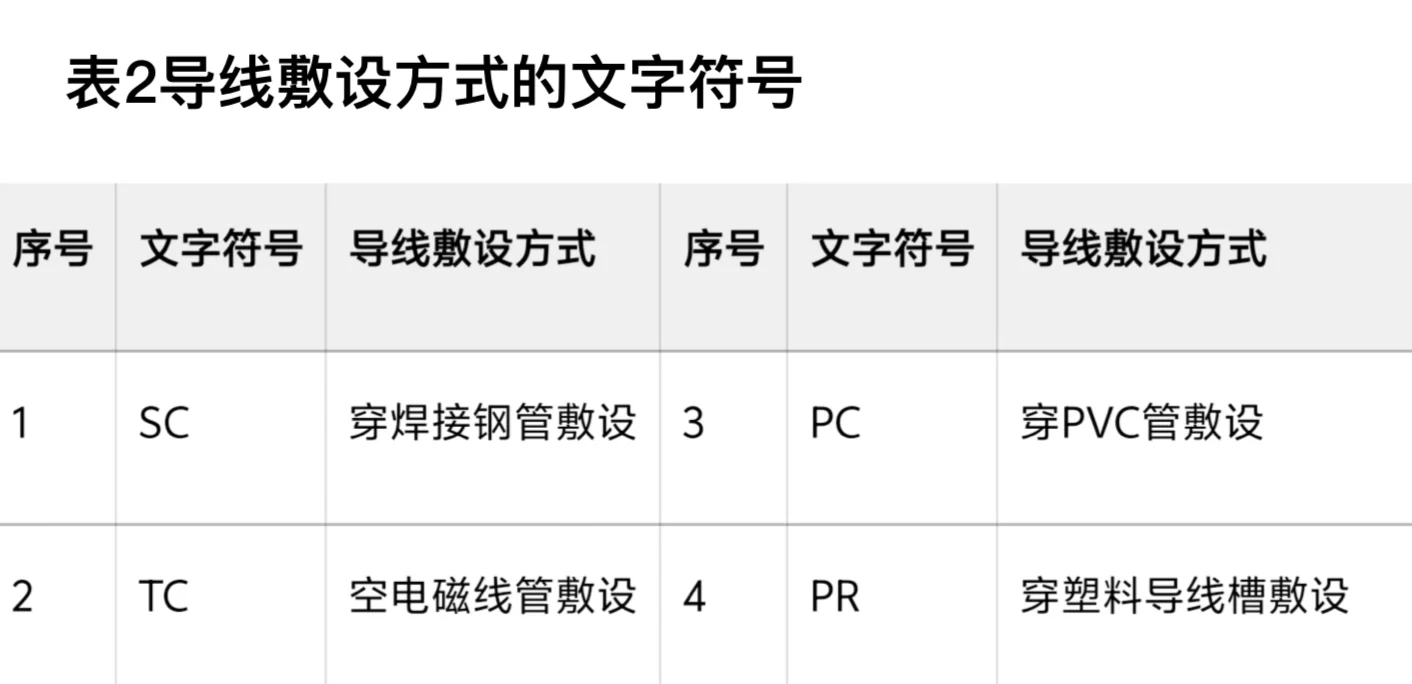

✅ PR：穿塑料线槽敷设

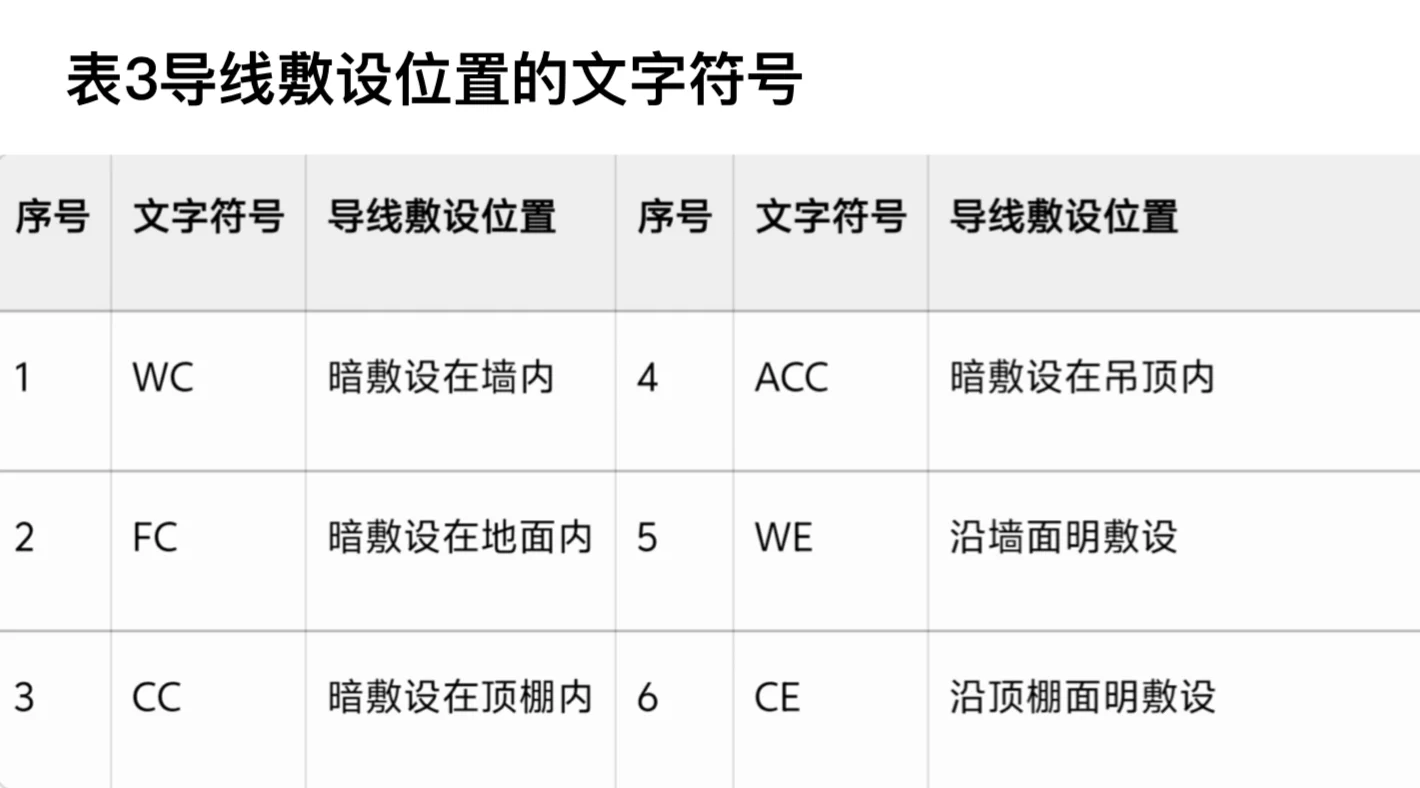

✅ WE：沿墙面明敷设
?再复杂一点的：图1（b）动力支路
WP1-BV-3×6+1×4-PC20-WC
➕ 动力支线
➕ 混合截面积（3×6+1×4）
➕ PVC 管径 20mm（PC20）
➕ 暗敷在墙内（WC）
? 作为一名持证女电工，我最常遇到的问题就是——
很多业主看到图纸就头疼，其实懂这些标注，就能看出线路走向、材料规格，
看懂图纸 = 不被忽悠！
想学更多施工图小知识？留言告诉我，下期我讲“家装电路中的电气符号”?
#电工 #维修女工 #家庭维修 #电工知识 #电路 #女性独立 #家装水电
别慌！女师傅带你一步步拆解——
其实每个符号都有规律，看一次就懂！
?线路标注通用格式：
回路名 + 导线型号 + 导线根数×截面积 + 敷设方式 + 敷设位置

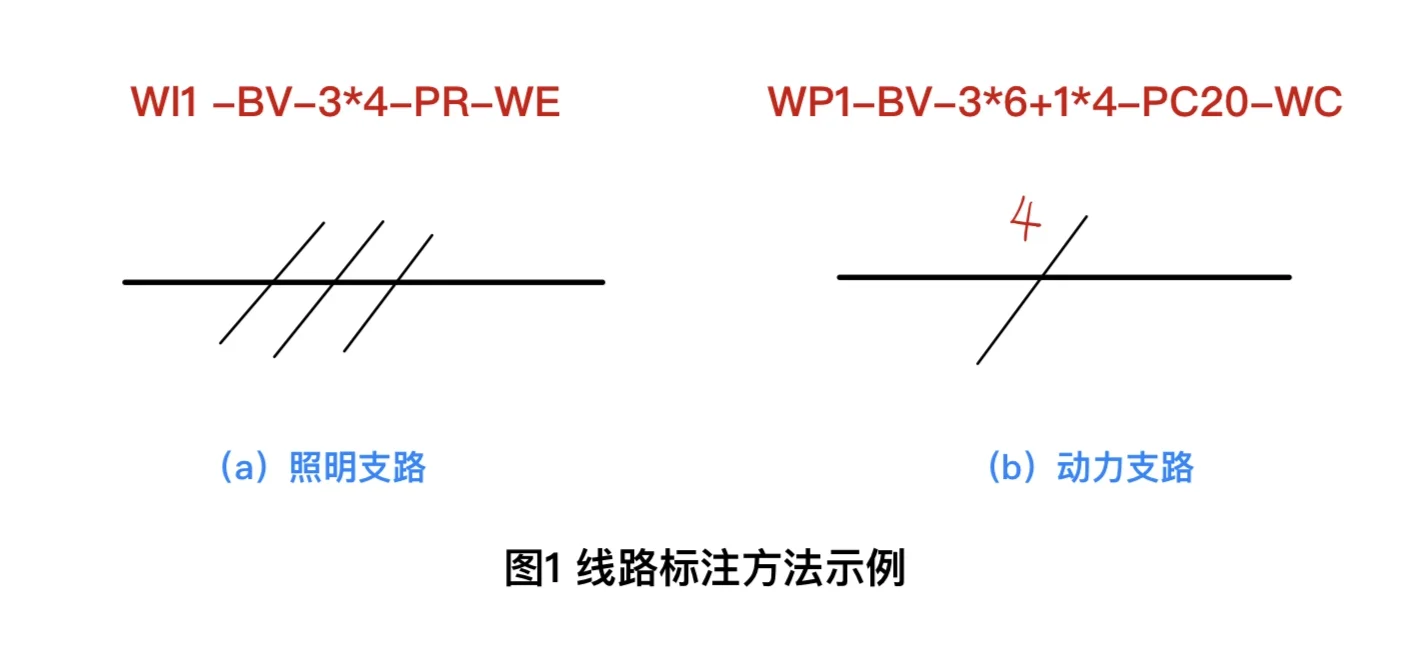

?举个例子：图1(a)照明支路
