来看看KNX系统究竟有多强大吧

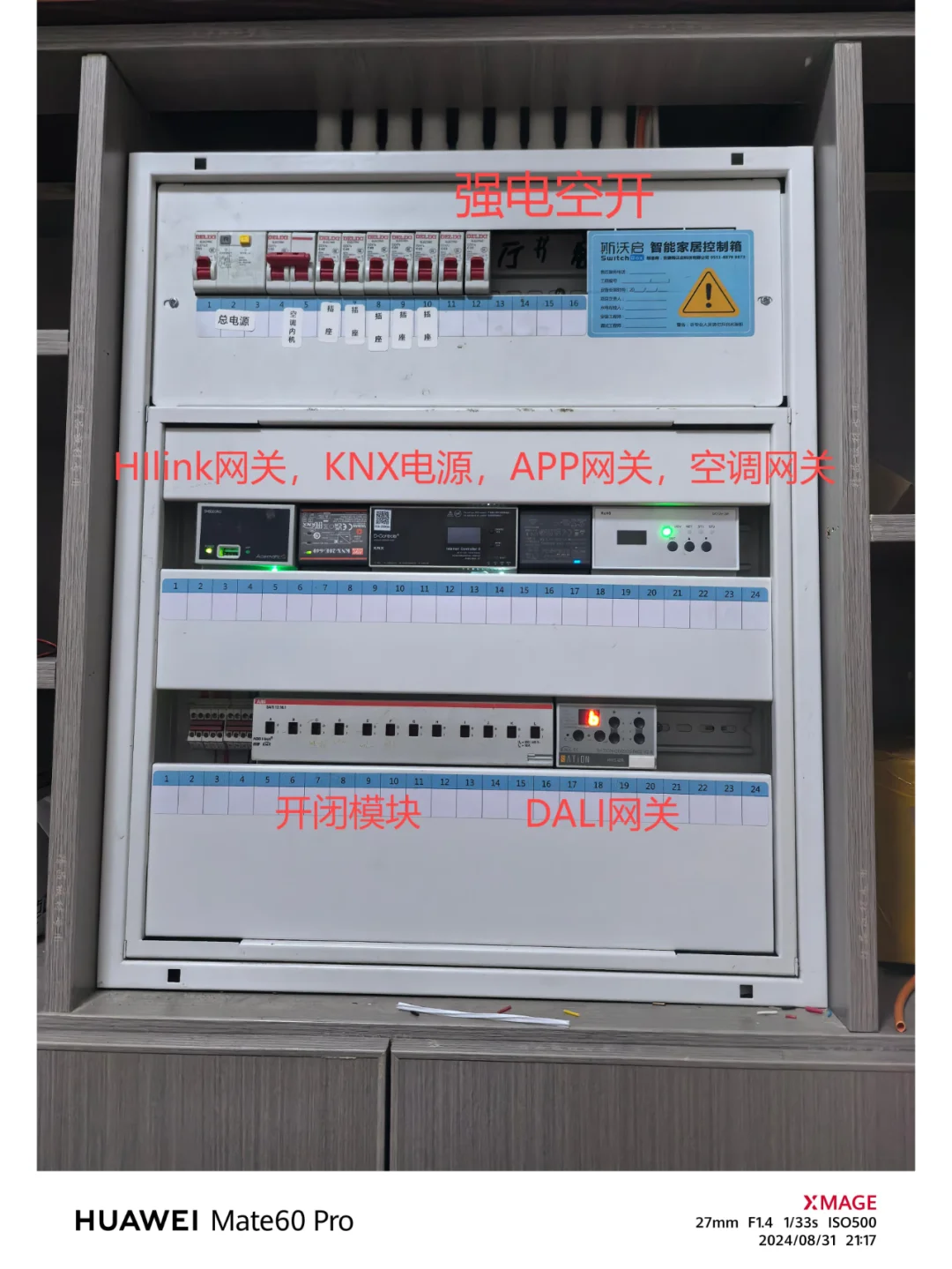

图片1是我自己家里全屋智能系统的控制箱，采用的是KNX技术搭建的基础框架。
这个箱子是强电，智能模块一体化设计的箱体，智能 模块部分有一个专属内层箱体，可以独立拆卸方便检修
所以，第一排是强电的空开
第二排开始就是一些KNX智能模块了，从左开始，分别是：
HIlink生态的网关，本地接入的上传Hilink服务器。
KNX系统电源：负责给KNX总线设备供电和传输信号的
APP综合网关：这个网关是我日常用的手机APP的网关，同时这个网关支持除了Hilink以外的其他生态系统，包括homekit，米家，小度，天猫。另外这个APP网关还负责窗帘的控制和一些基础的自动化逻辑。因为是直接连接在KNX总线上的，所以不会受网络干扰，在网络异常的时候，仍然可以保证基础的设备控制和一些简单的逻辑自动化控制。
辅助电源：这是负责给智能面板和存在人感额外供电的。以前KNX的标准设备一般是用不到额外的辅助供电，因为设备功耗真的非常低，一个标准的KNX电源30V，640mA是可以带最多64个KNX设备的。但是最近几年，24G雷达存在传感器，带屏幕的面板功耗相对较高，所以需要额外的辅助电源。尽管如此，一个普通住宅项目最多也就一个24V2.5A的辅助电源足以。
空调网关：这个设备大多数人应该很熟悉了，就是VRF网关，因为我家里用的是VRF中央空调。如果是水机系统，这个设备可以省略，可以直接在APP综合网关里完成空调控制。
第三排分别是，继电器模块和DALI网关。主要负责 的是照明部分的控制，因为我家里采用了DALI数字调光，还有一些普通的开闭灯。因为大部分都属于DALI调光，所以一个12路继电器模块做补充就完事了。

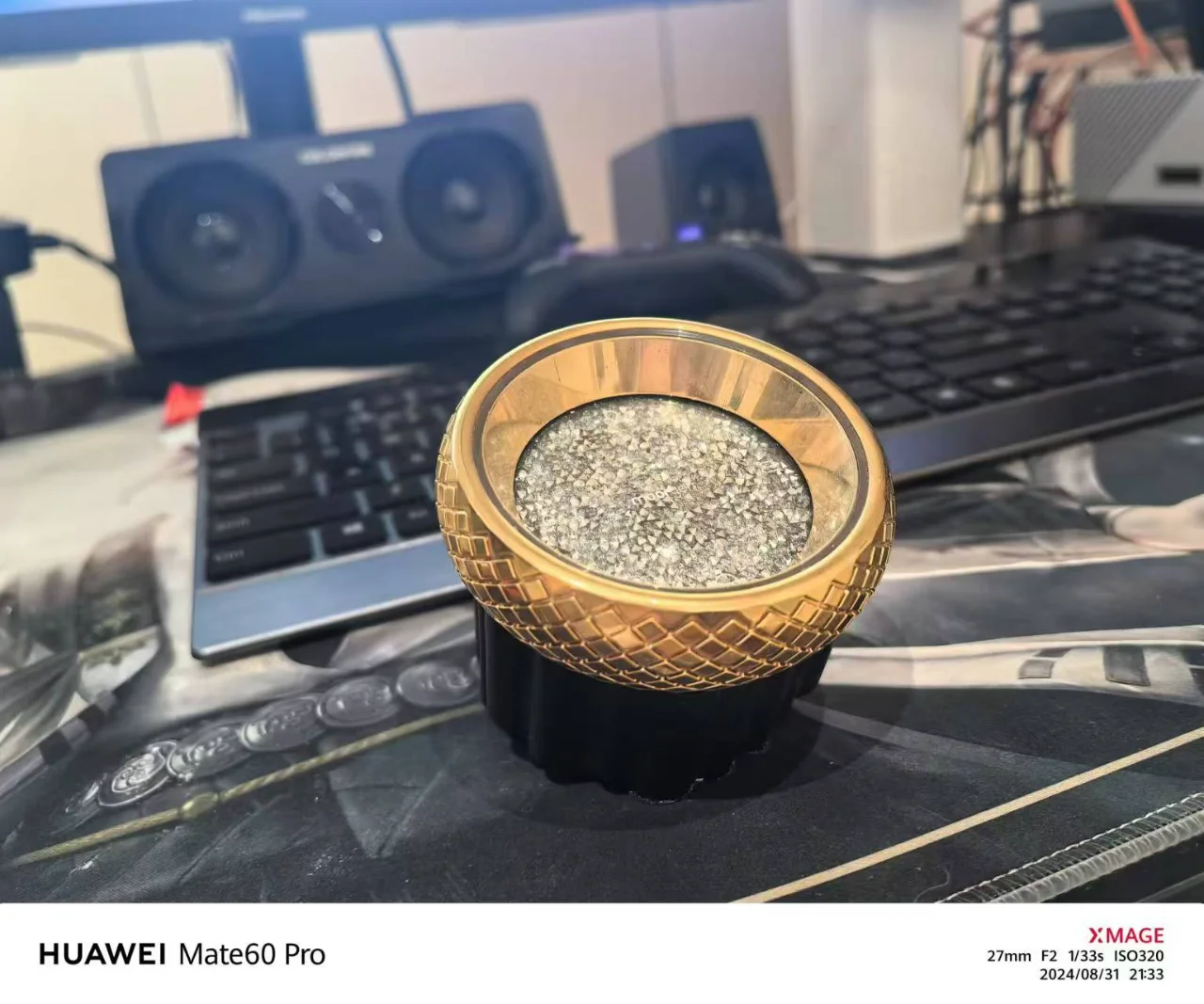

图二是桌面旋钮调光器
图三是我家里 大部分的墙面KNX开关，没有去刻字

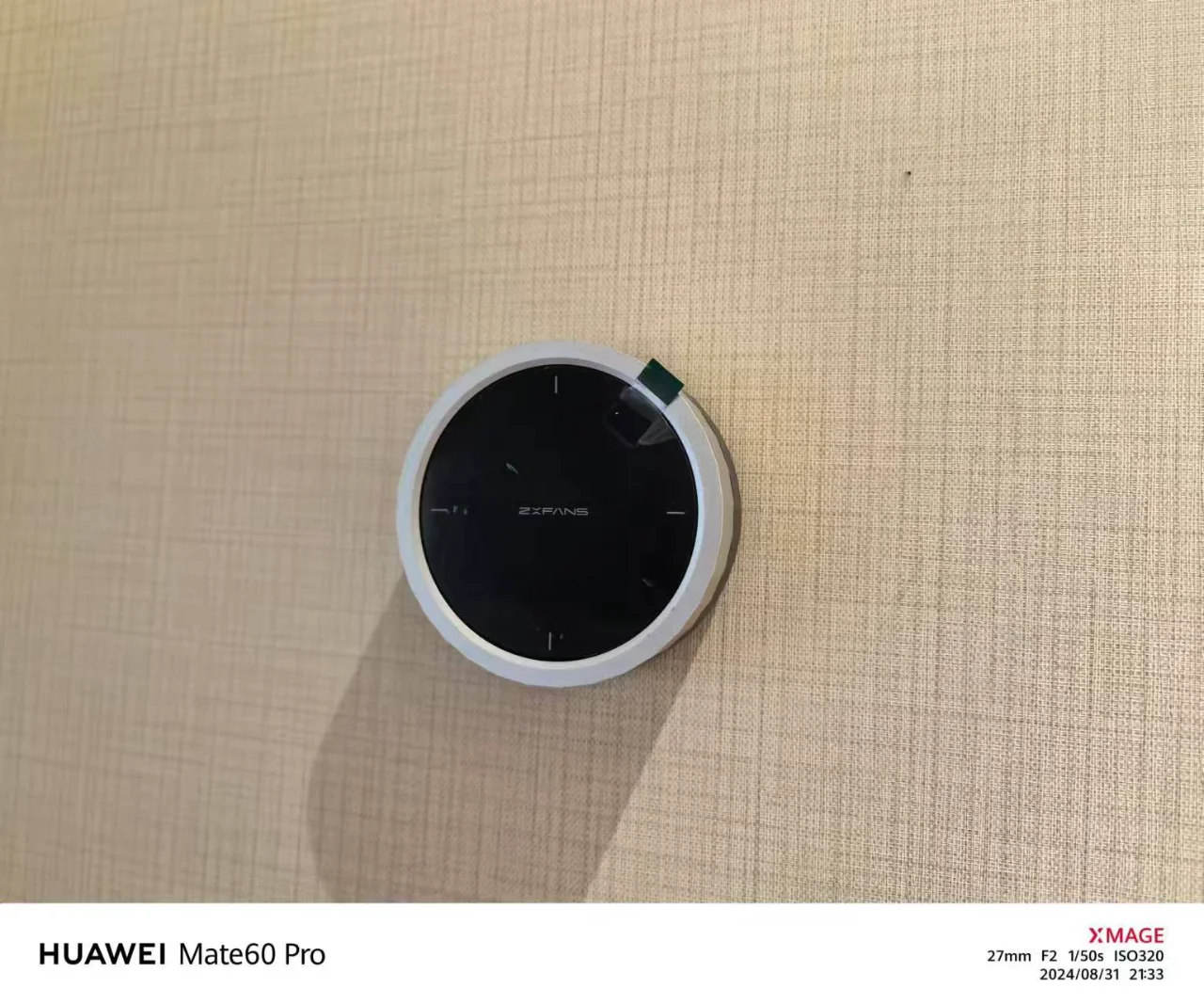

图四是来自智有范的朋友送的F2旋钮，我把这玩意儿帖在墙上，可取下来拿手里，充电电池。米家的。发这个是表达，在我家里米家的设备是可以控制我家里的KNX设备的，这是完全打通的。

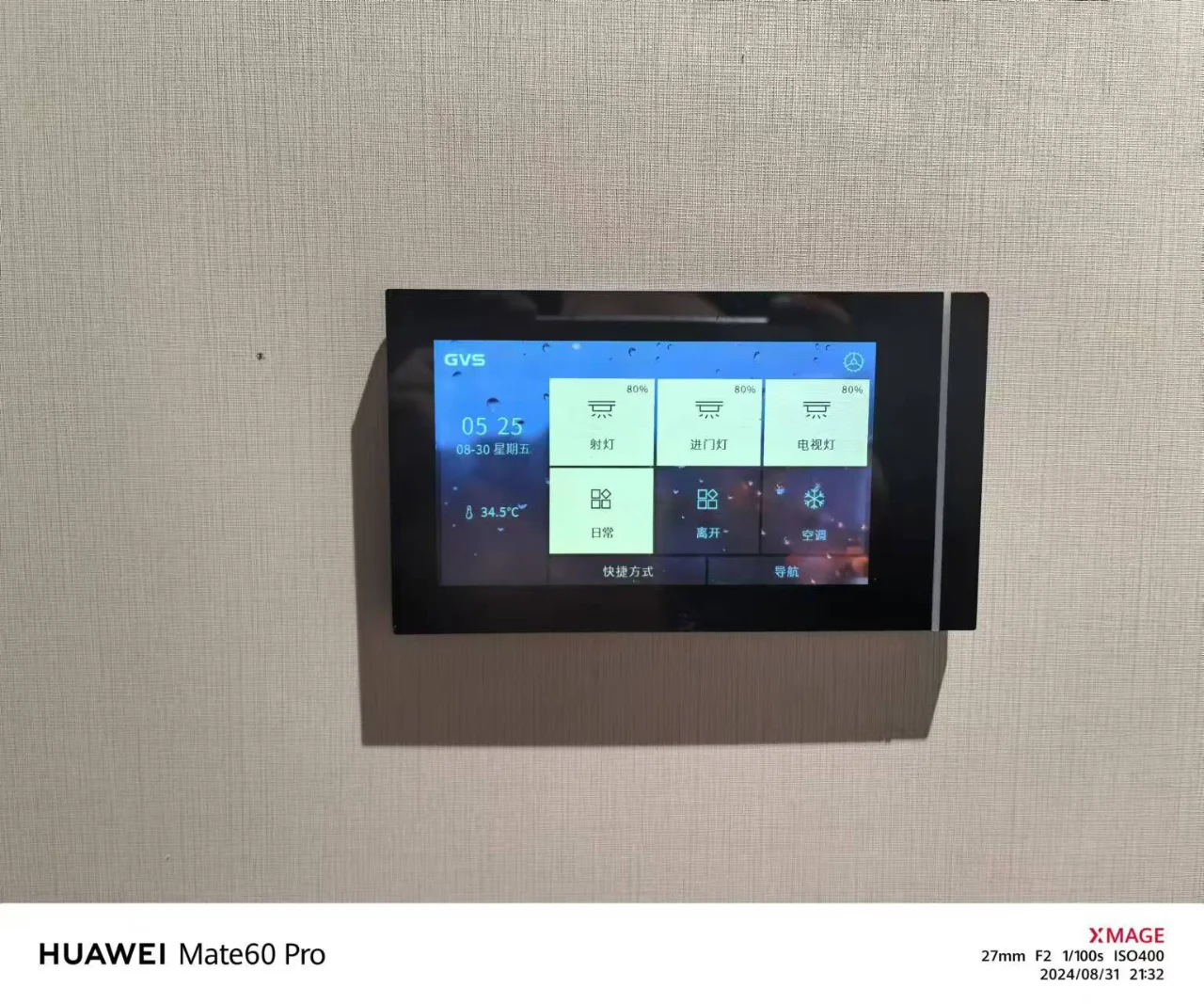

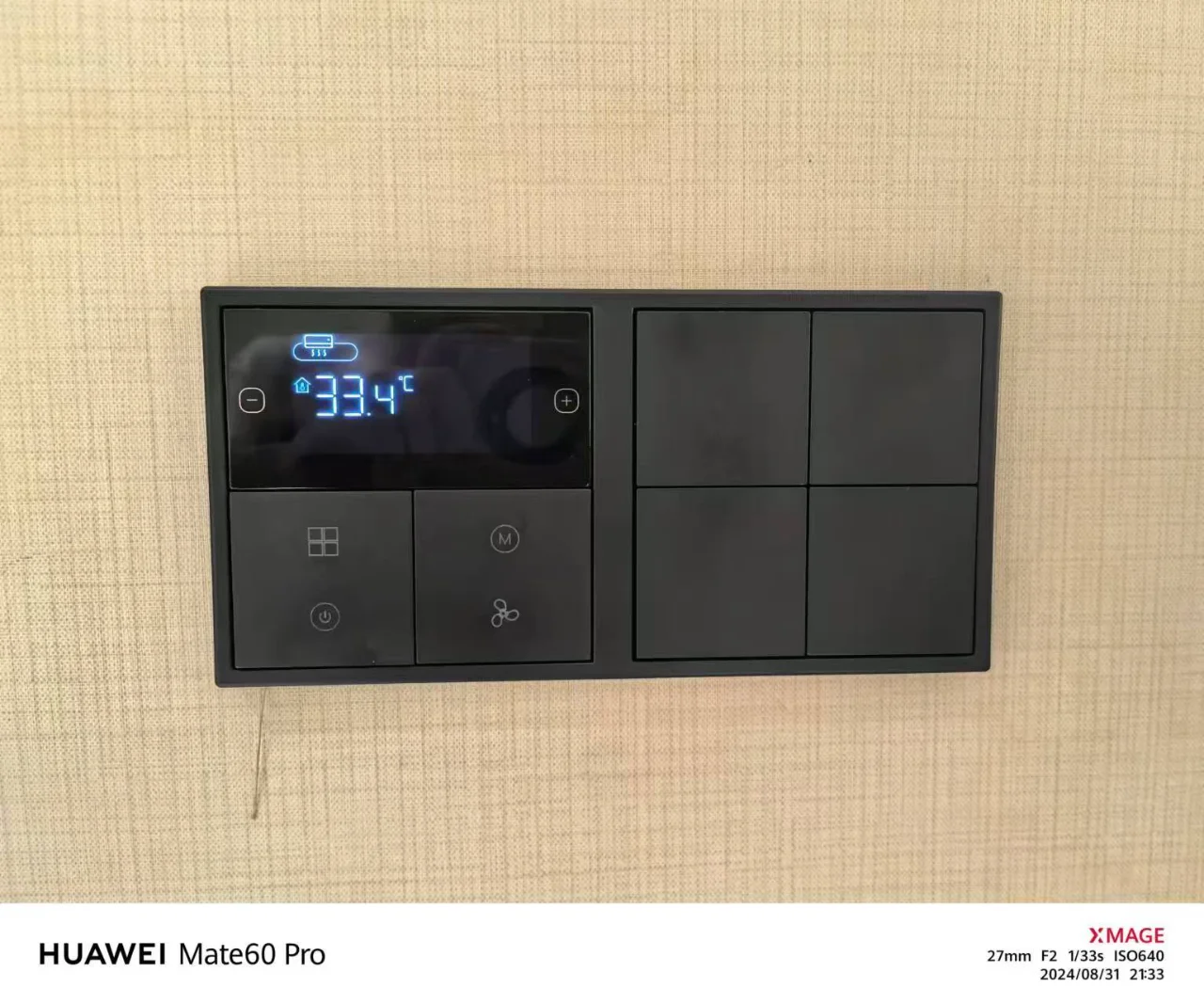

图五是标准的KNX墙面屏。这个屏幕不是中控屏，但相比传统按键能有更多的操作内容和更多的控制设备。有这一个是因为下面的

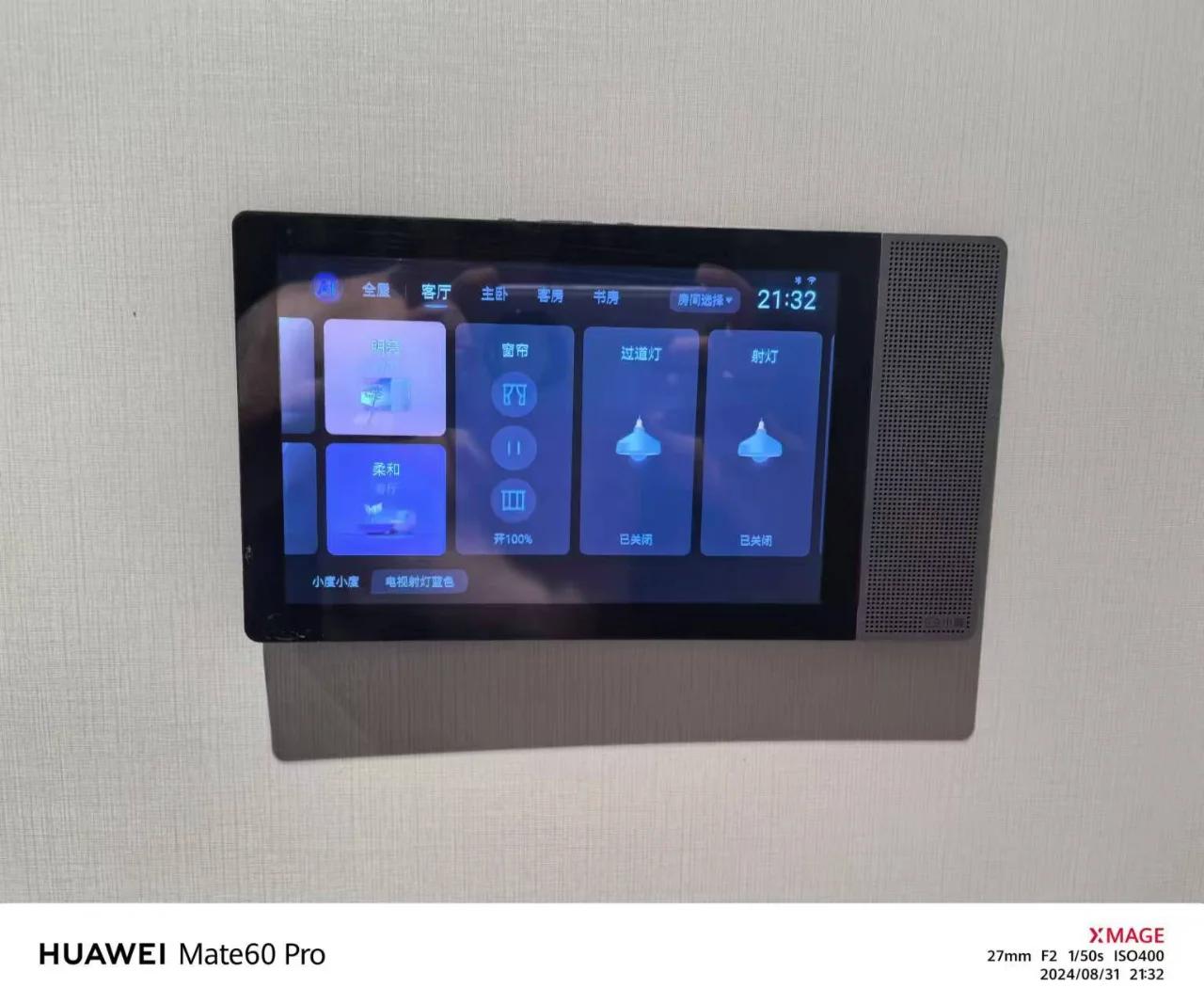

图六：小度中控屏。小度中控屏接入KNX是通过云端的，会 存在因为网络问题和小度服务器问题导致不可控，所以，我才有一个图5来补充做冗余。因为起居室这个位置，我只保留一个小度中控屏。
还有一些传感器，主要是一些24G存在传感器。#智能家居 #KNX #全屋智能 #杭州全屋智能

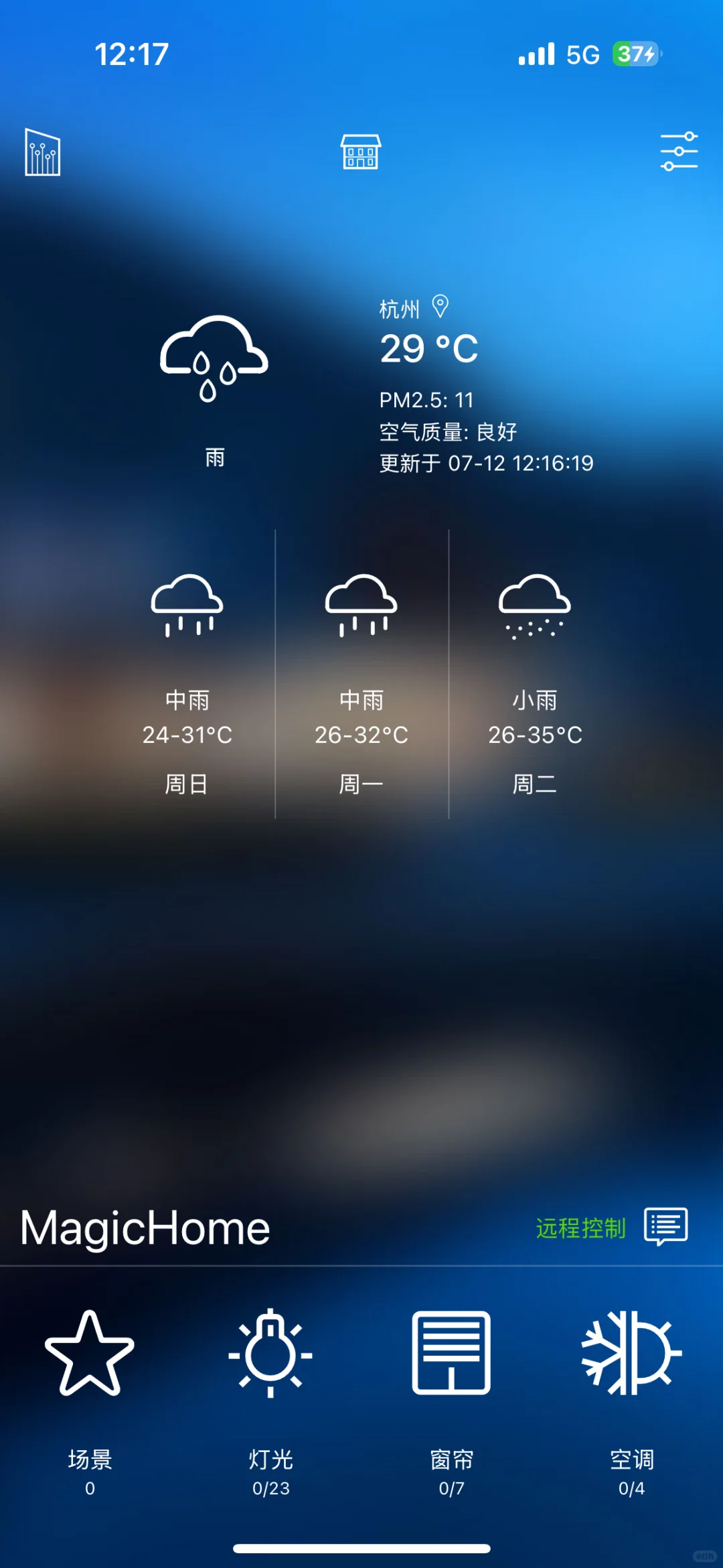

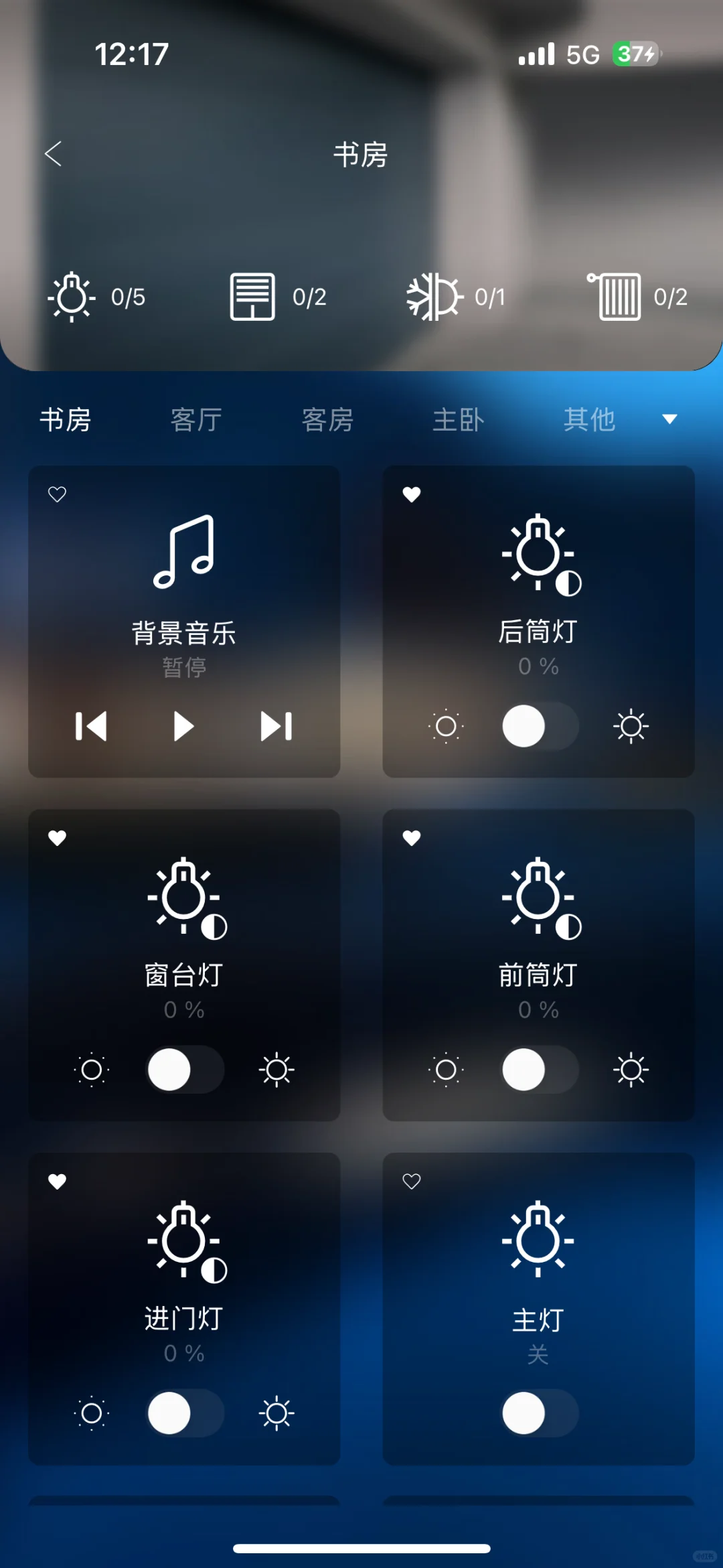

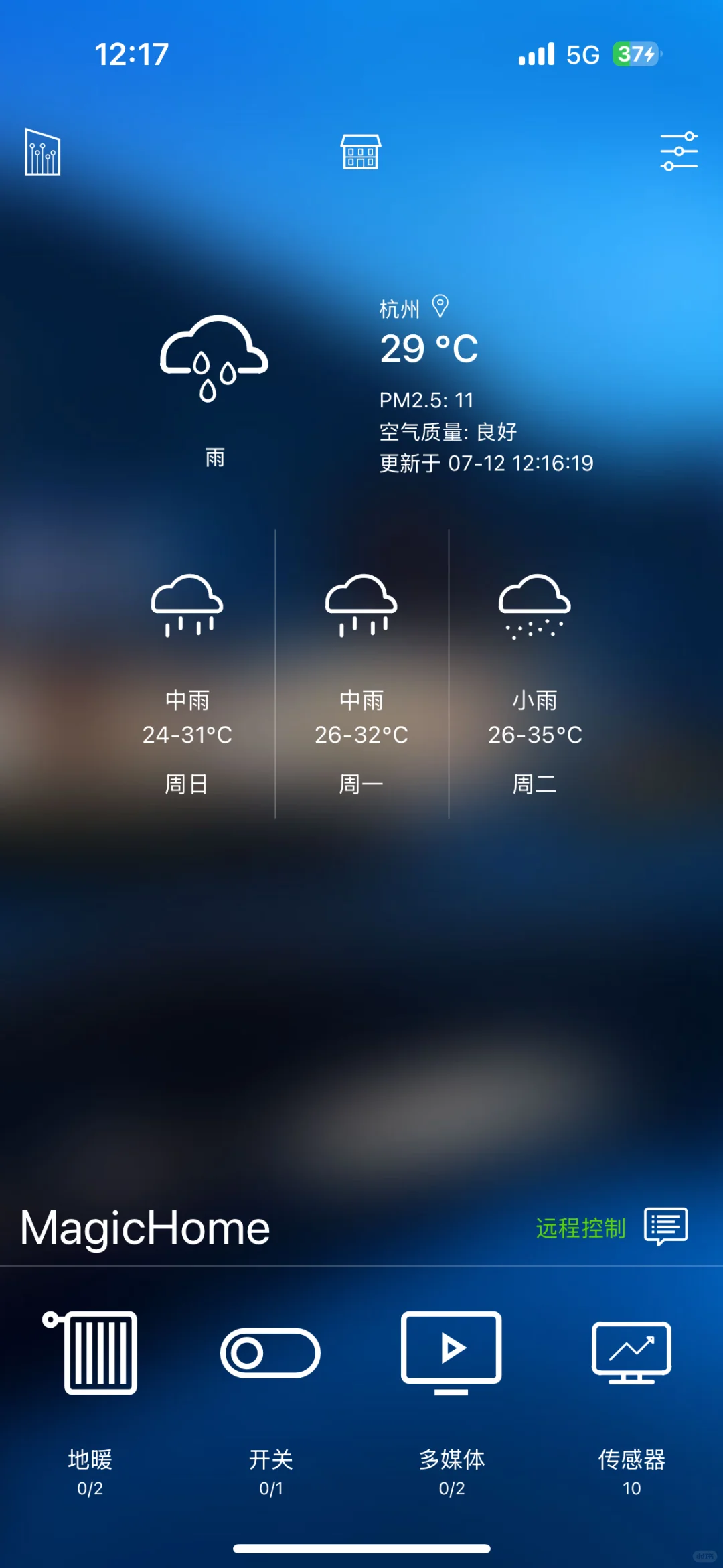

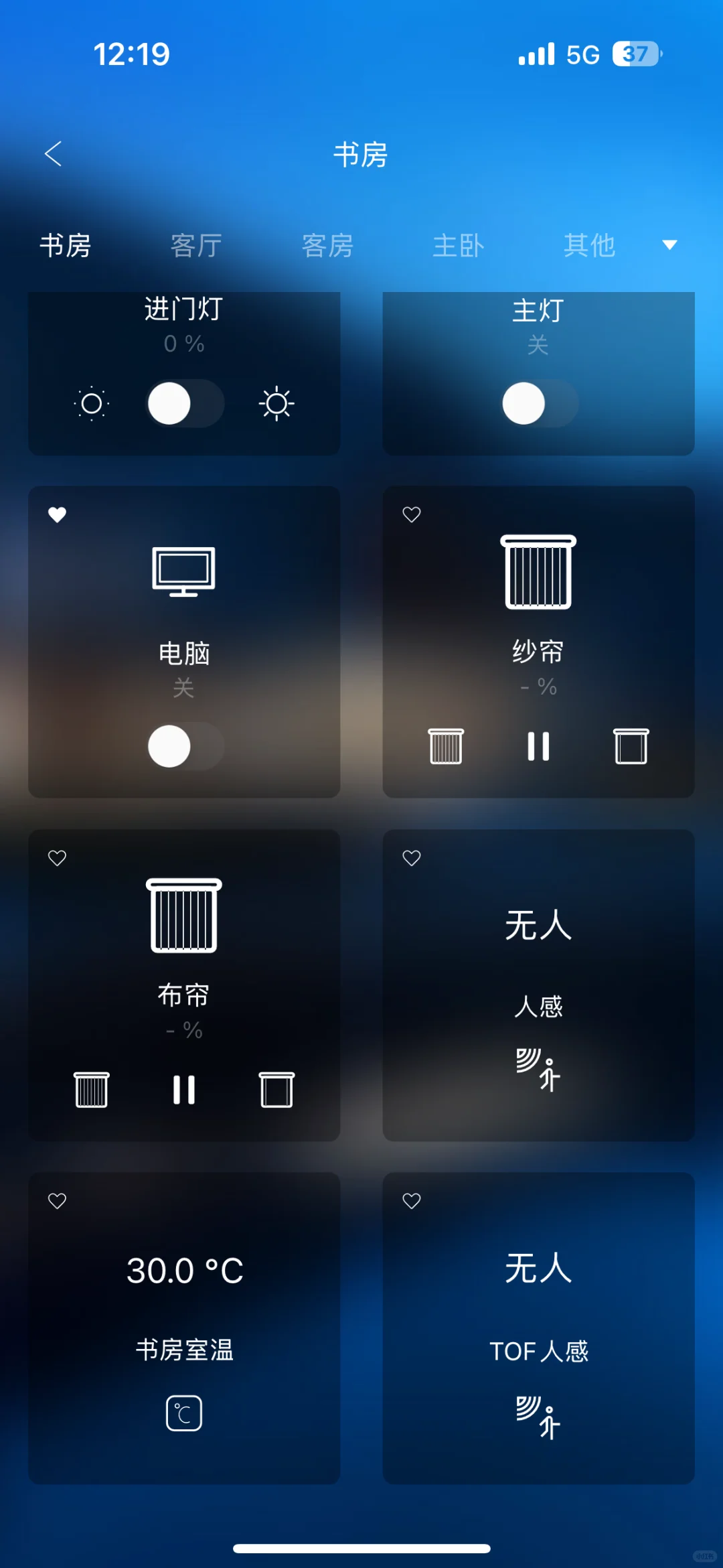

更新了一些常使用的智能App的UI界面
喜欢这个简洁的界面，不像生态的App太多无用的内容
