河道流速监测是水文监测、水利工程管理的核心环节，数据准确性直接影响水资源调度与洪水预警成效。河道流速监测仪作为非接触式设备，抗干扰能力强、适配复杂野外环境，掌握规范使用方法是发挥其性能的关键。
一、仪器概述与工作原理
监测仪基于多普勒效应设计，通过发射 24GHz 电磁波探测水流表面流速，电磁波经水面散射形成回波，频率偏移量经计算转化为平均流速。仪器集成倾角补偿、增益调节功能，非金属天线罩保障信号传输与防护性能，可全天候稳定运行。
核心参数：有效测流距离 0-40m，流速测量范围 0.1-40m/s，精度 ±1%、分辨率 0.001m/s；支持 9-24V 宽电压输入，12V 供电时功耗＜40mA，适配太阳能系统；工作温度 - 30℃至 60℃，防护等级 IP67，耐受恶劣环境。
二、接线与通电检查
按线缆功能精准连接：红色接电源正极，蓝色接负极，黄色、绿色分别对应 RS485 A、B 接口。接线后固定防护线缆，避免老化破损。
通电前核对连接准确性与电压适配性，无短路、错接再通电。正常工作时指示灯稳定闪烁，异常需断电排查接线与供电问题。
三、安装与环境要求

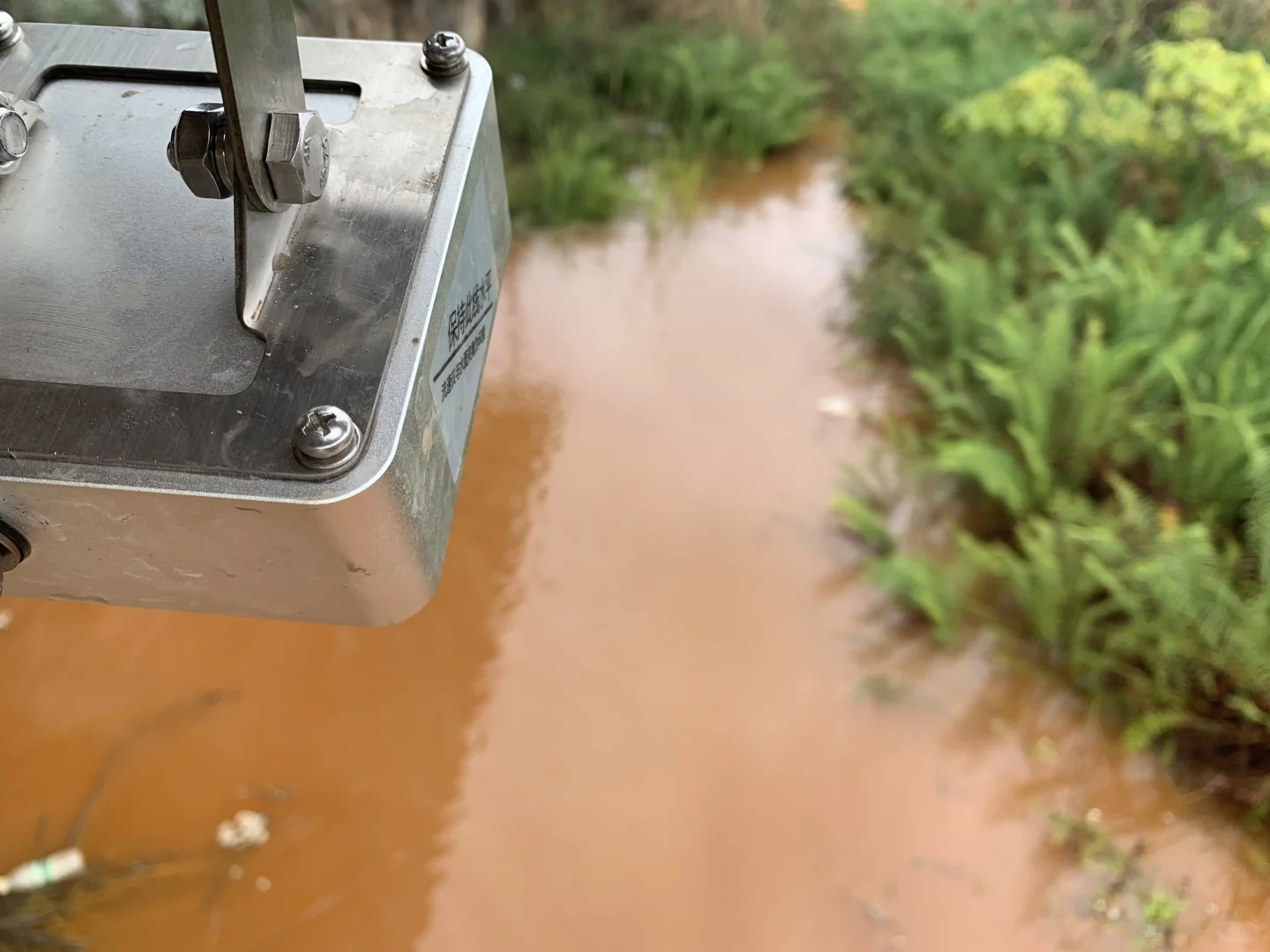

选取顺直稳定、水流集中的河段，避开阻水障碍物与遮挡物。仪器安装高度≥0.5m，与水面夹角 45-60 度，离岸最小距离满足 S>(h/cos (a))*tan (60°)（S 为离岸距离，h 为安装高度，a 为夹角）。

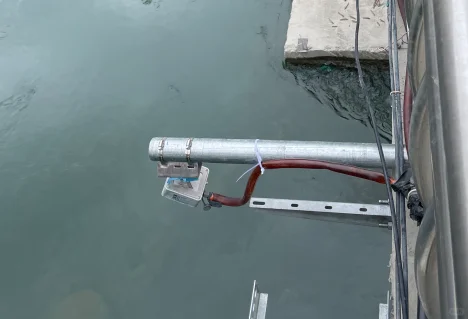

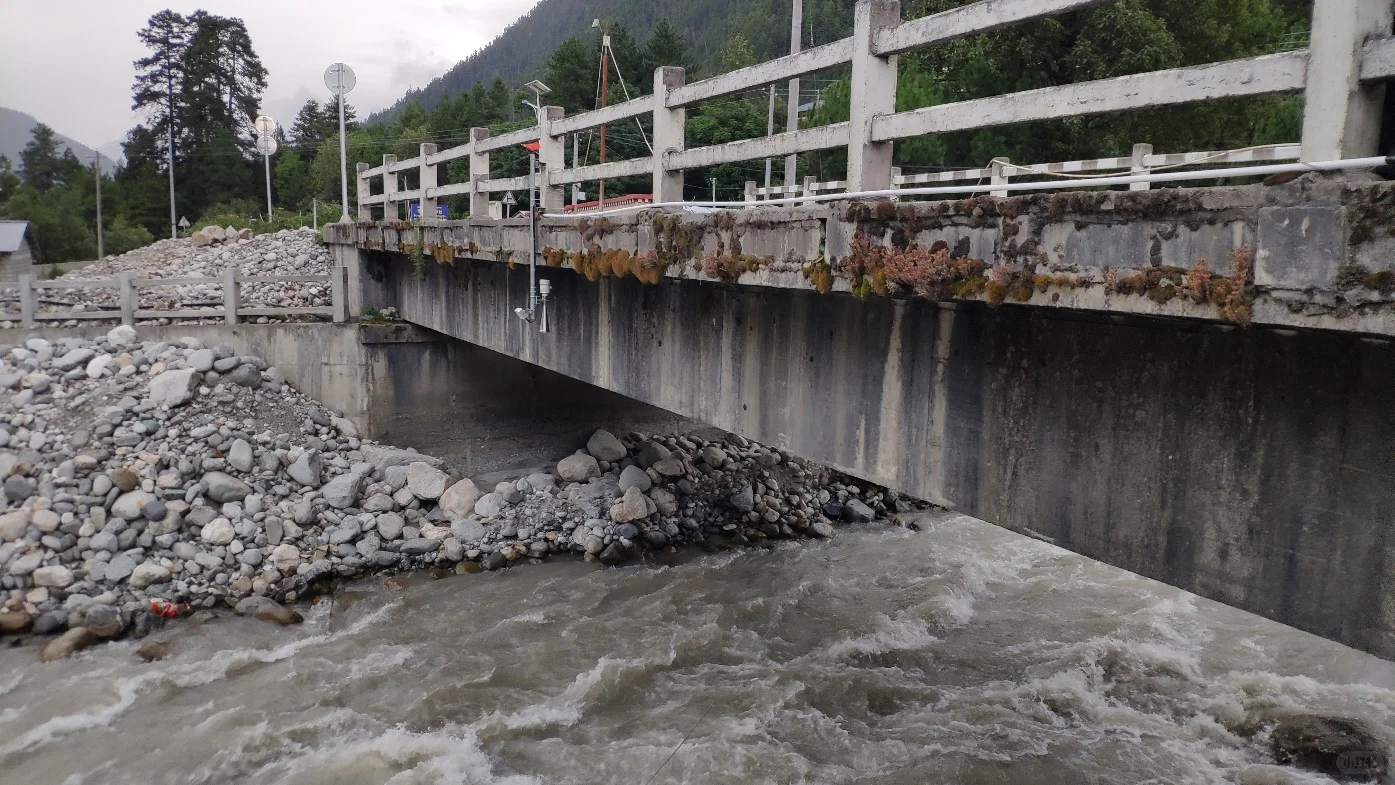

远离日光灯等光源避免信号干扰，雨天做好天线罩防护，大面积漂浮物通过后端数据处理优化。安装方式可选立杆或桥梁安装，确保仪器前面板无遮挡。
四、配置调试与通讯协议
借助 RS485 转接口与专用程序配置调试，连接模块后运行程序，选择串口进入设置界面，调整通讯地址（0-255，默认 1）并保存参数，实时查看数据至稳定。
仪器采用 RS485 接口与 Modbus-RTU 协议，波特率 9600，数据格式 8N1，支持功能码 03H/04H 读取寄存器。关键寄存器：00H（设备温度）、02H（平均流速）、04H（流向）、05H（安装倾角）、06H（供电电压）。
五、维护与异常处理
日常定期检查支架稳定性，清洁天线罩与太阳能电池板，更换老化线缆，机箱做好防雨防护，长期闲置需妥善储存。
#流速仪 #河道流速仪 #流速监测设备##水流速仪#
