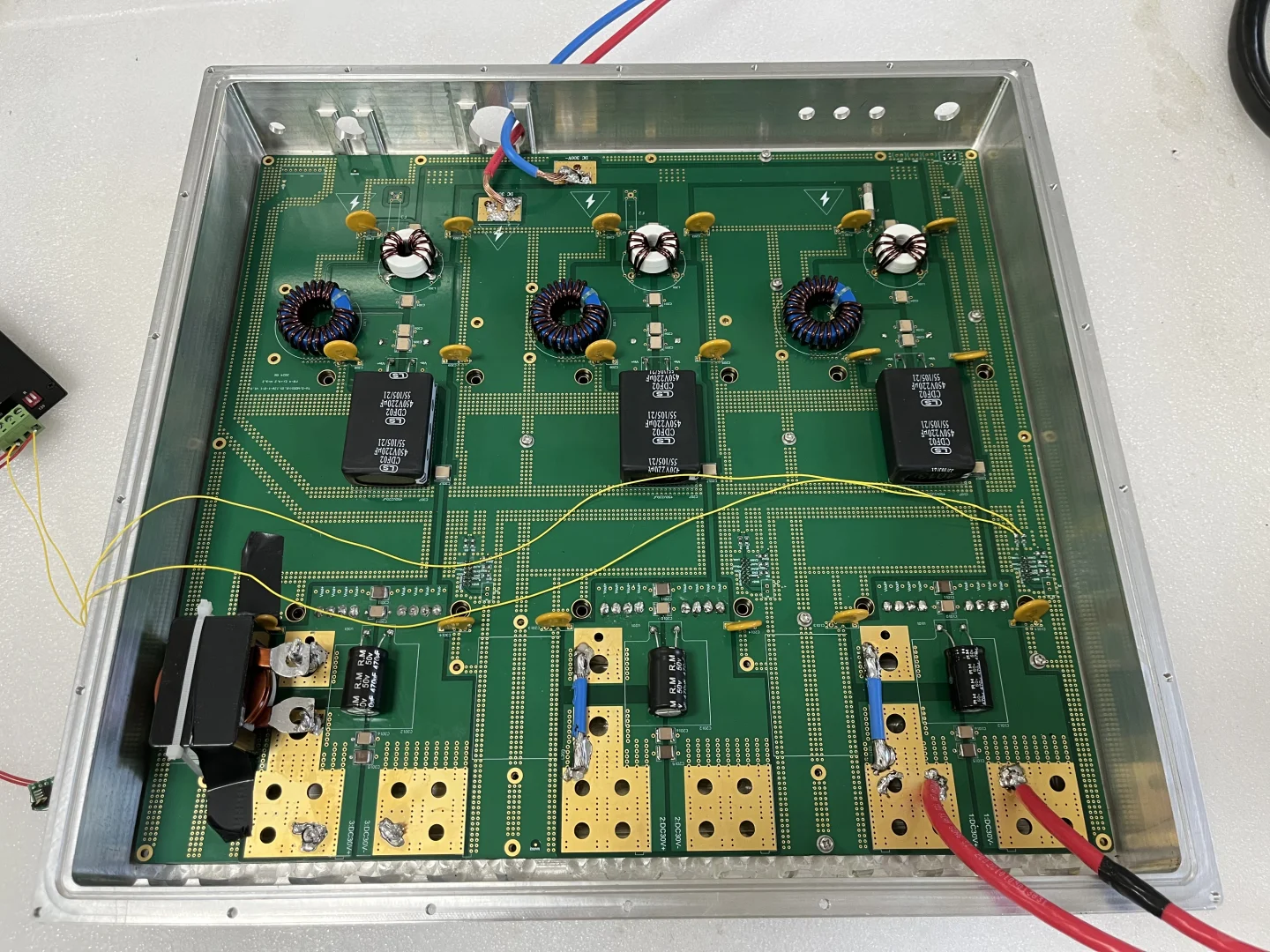

测试电源效率与负载的关系是评估电源性能的重要环节，主要目的是了解电源在不同负载条件下的能量转换效率。
1. 电源效率的定义
电源效率（η）是输出功率（(P_out))与输入功率（P_in)的比值，公式为：
\\[
\\eta = \\frac{P_{out}}{P_{in}} \\times 100\\%
\\]
效率越高，表示电源的能耗损失越少。
2. 测试目标

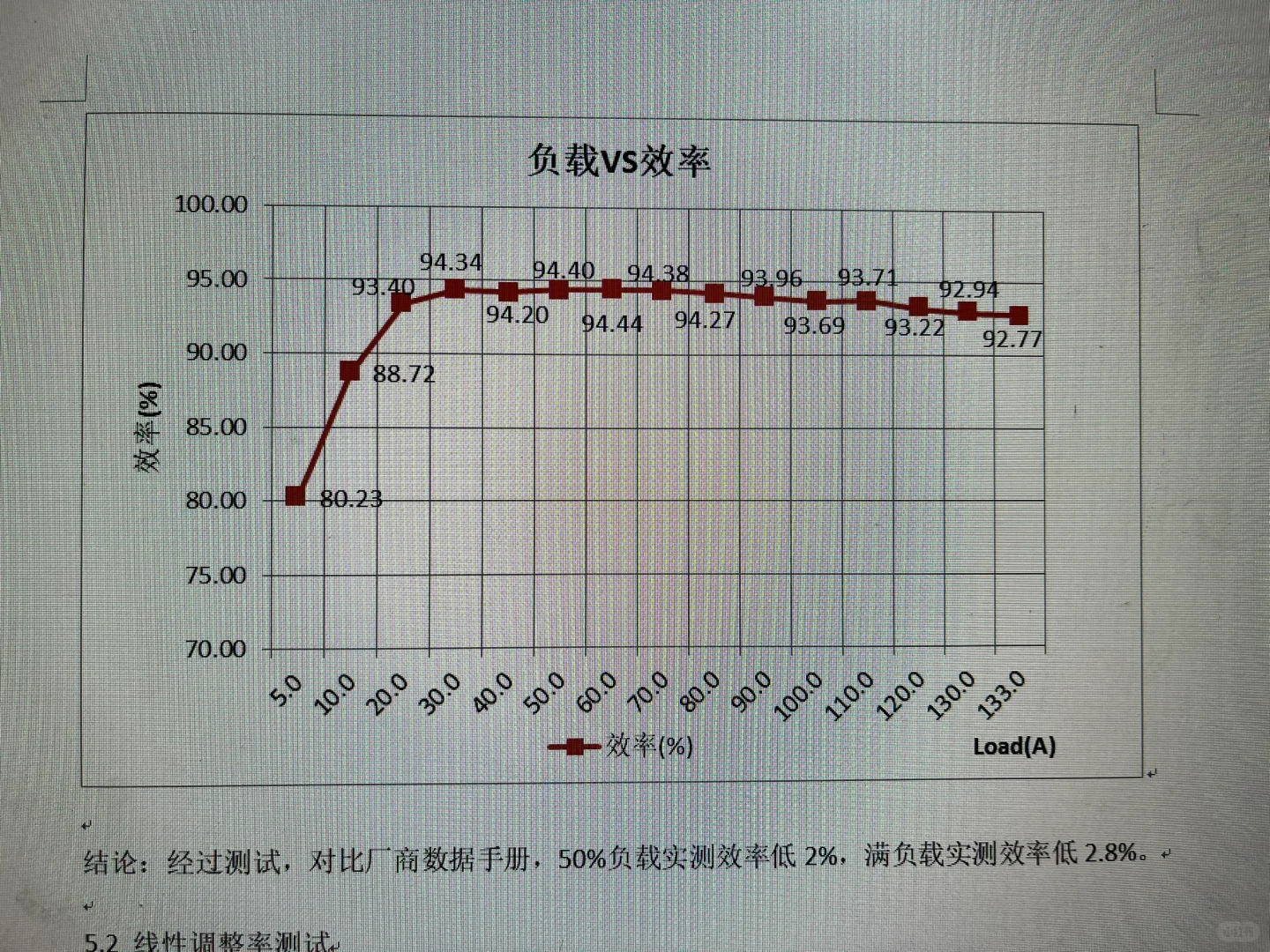

- 绘制电源效率随负载变化的曲线。
- 确定最大效率点对应的负载（通常为50%~80%负载）。

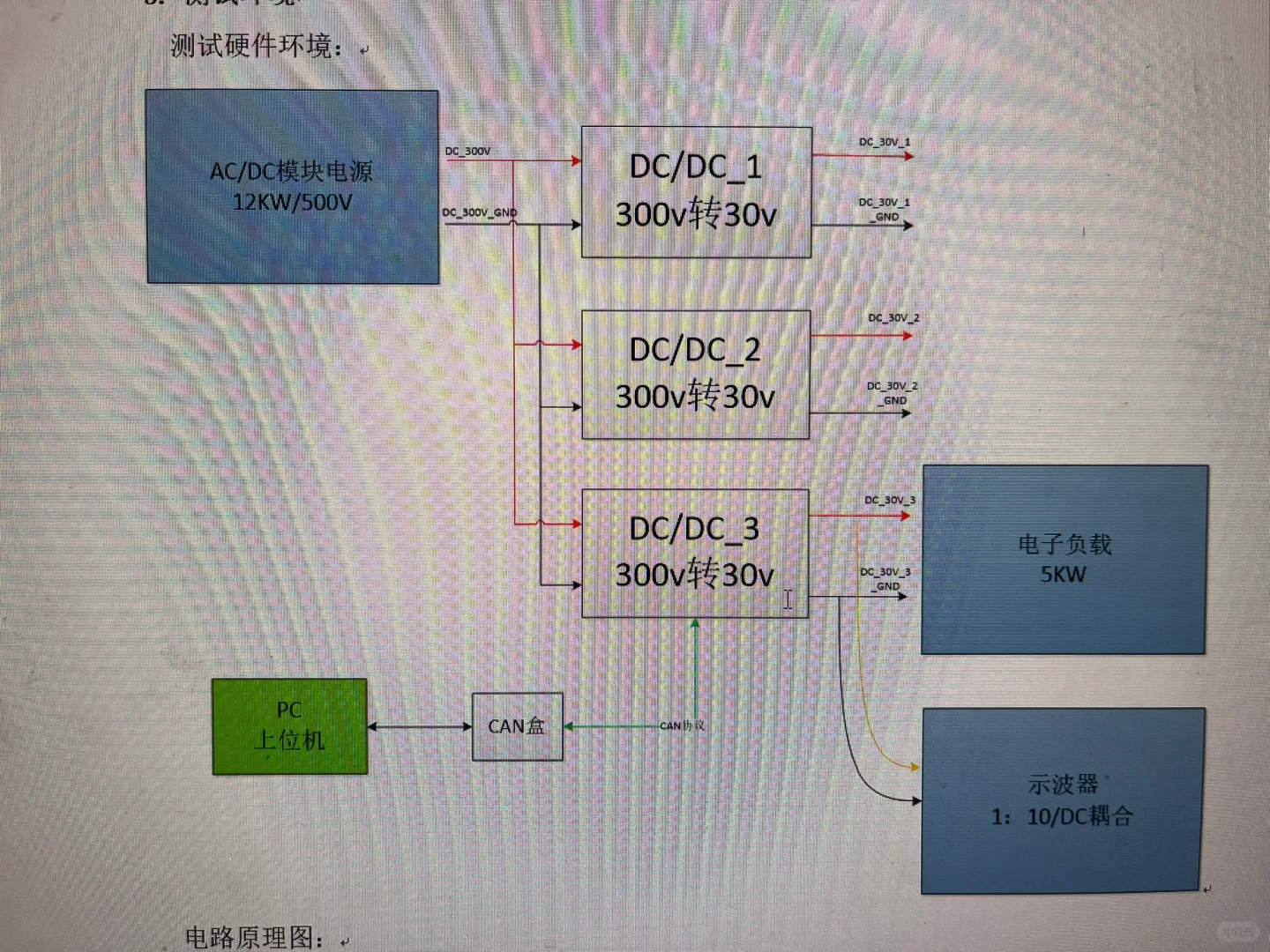

3. 测试设备

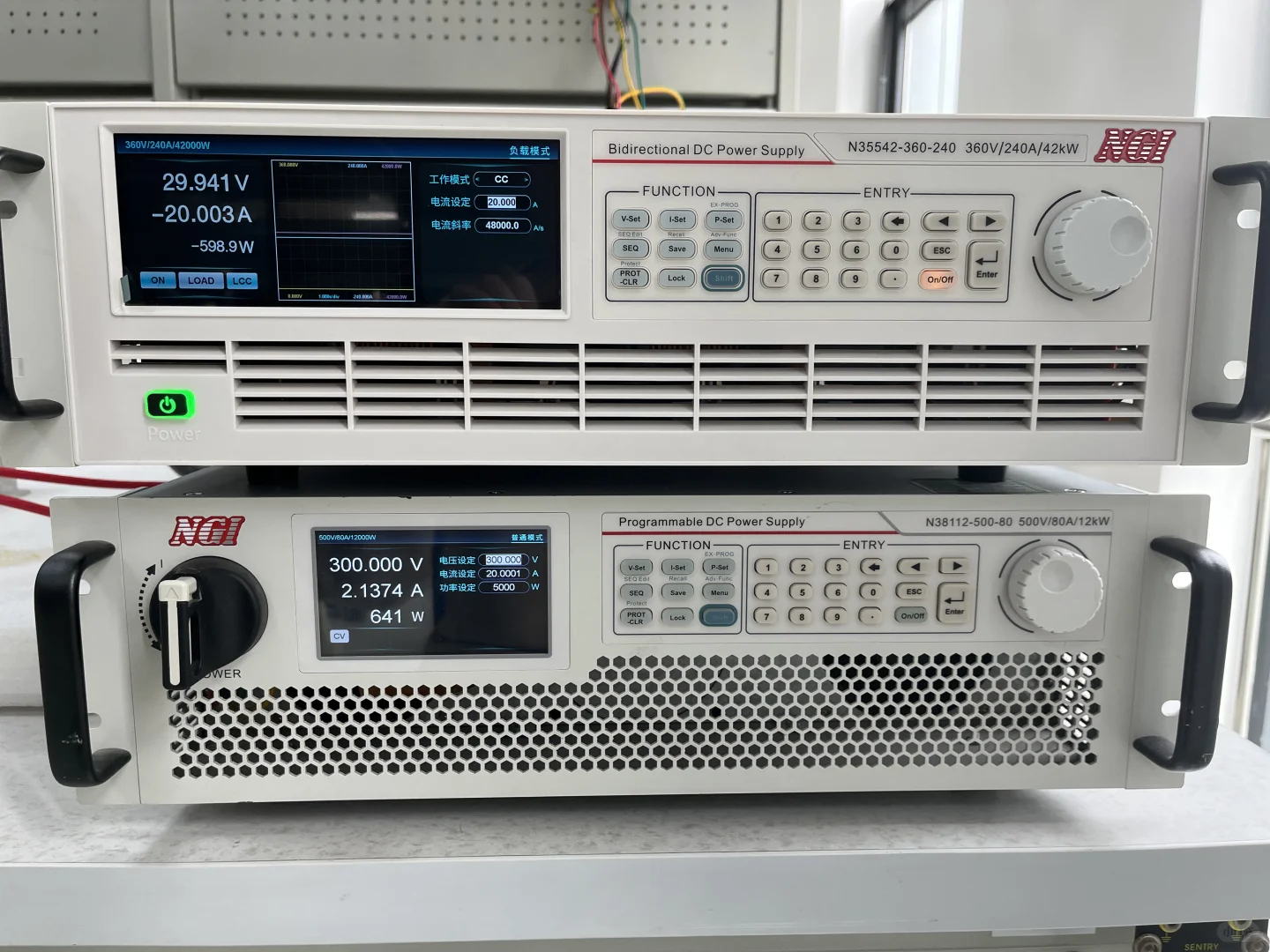

- 电子负载：可编程调整负载电流。
- 功率分析仪（或数字功率计）：高精度测量输入/输出电压、电流、功率。
- 万用表：辅助测量电压、电流。
- 数据记录仪：自动化记录多组数据。
4. 测试步骤
(1) 固定输入条件
- 设置电源的输入电压（DC 300V）并保持稳定。
2) 负载调整
- 从空载（0%负载）开始，逐步增加负载电流（如10%、25%、50%、75%、100%负载），覆盖典型工作范围。
- 超过100%负载（短时测试）：验证过载保护能力（需谨慎操作）。
3)记录数据
5. 关键现象与分析
- 轻载（<20%）：效率较低，电源处于低功耗模式，开关损耗占比高。
- 中载（50%~80%）：效率最高，此时设计优化点（如变压器、MOSFET损耗平衡）。
- 满载（100%）：效率可能下降，散热需求增加，元器件损耗上升。
- 超载（>100%）：效率骤降，可能触发保护或损坏器件。
6. 注意事项
- 输入电压稳定性：电压波动会影响效率测试结果。
- 测量精度：使用高精度仪器（误差<1%），避免小电流/电压时的测量误差。
- 多次采样：每个负载点多次测量取平均值，减少噪声干扰。
- 安全防护：超载测试时需监控温度、电压，防止过热或短路。
#技术分享 #硬件 #电力 #电源
