K2.1 型式试验项目
K2.1.1 一般要求

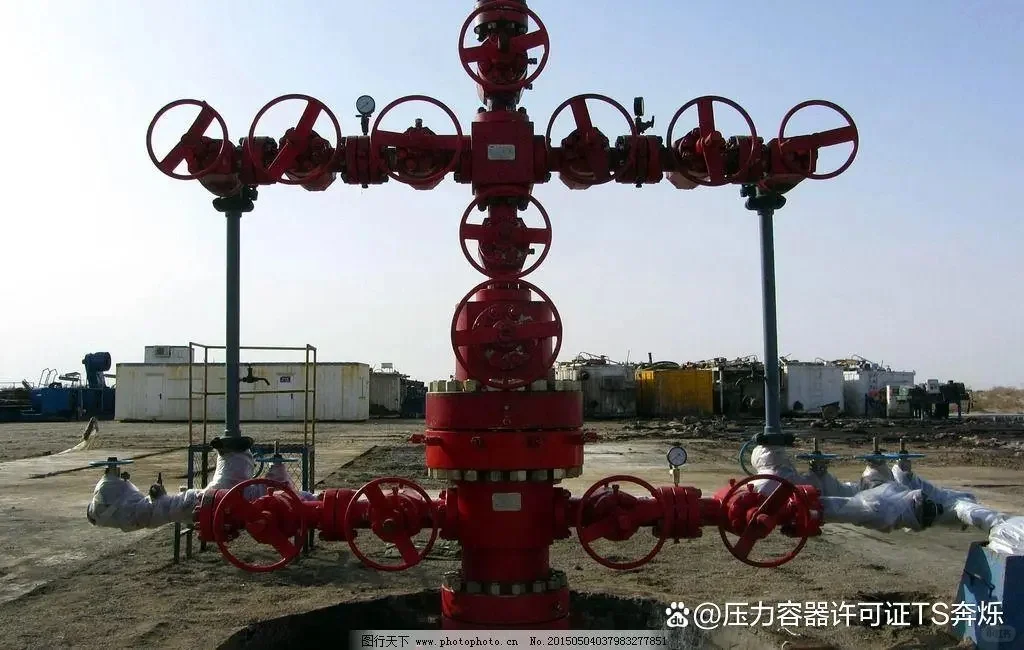

井口装置和采油树的组成件包括阀门、管件(三通、四通、多通)、法兰、密封元件，均应当按照本规则进行型式试验。
注K-1:阀门型式试验要求见附录E,密封元件型式试验要求见附录H。
注K-2:法兰与管件一体成型的，按照管件进行型式试验；转换法兰、盲板法兰、仪表法兰、螺纹法兰和焊接法兰等单独法兰，按照法兰进行型式试验。
K2.1.2 技术文件审查
(1)产品图样、设计计算书、设计文件和工艺文件等的齐全性和审批手续完整性；
(2)性能、参数、适用环境的选择与标准的一致性；
(3)结构、材料、互换性尺寸与产品标准的符合性；
(4)组合装置中阀门、管件、法兰、密封元件、螺栓、螺母等关键零部件选配与标准的符合性；
(5)管件承压本体壁厚值确定、强度校核计算方法与标准的符合性；
(6)悬挂器的强度校核、承载能力和密封结构与标准的符合性；
(7)管件承压本体和悬挂器等零件材料选用、成型、热处理工艺及质量控制要求与标准的符合性；
(8)承压焊接、承压补焊、密封面堆焊和其他有耐蚀堆焊的技术要求与标准的符合性，焊接工艺规程与采用的焊接工艺评定的符合性；
(9)无损检测方法、部位、检测要求与产品标准的符合性(适用时);
(10)强度试验规范、悬挂器载荷能力试验方法与标准的一致性。
K2.1.3 检验与试验
(1)外观、标志；
(2)端部及出口连接尺寸、互换性尺寸，通径试验；
(3)管件、悬挂器的化学成分、力学性能和无损检测；
(4)管件、悬挂器、紧固件的热处理硬度；
(5)悬挂器承载能力试验，环空密封试验，转换封隔密封试验(适用时),穿越机构密封性能试验(适用时);
(6)静水压密封性能试验、气压试验(PSL3G、PSL4适用)。
K2.2 抽样规则
在相同结构型式的产品中，同一生产批次抽取1件样品，抽样基数不少于3件。
K2.3 覆盖范围
覆盖范围应当同时满足以下条件：
(1)结构形式覆盖
套管头、热采井口装置、井口装置和采油树不可以相互覆盖。
(2)规格覆盖
DN*≤2DN。
(3)压力等级覆盖
PN*≤PN。
