今天来聊聊氧气管道布置的核心要点，遵循 “安全、洁净、稳定” 三大原则：
一、 核心安全原则（重中之重）
1. 严格控制流速：
o 目的：防止因高速流动的固体颗粒（如铁锈、焊渣）与管壁或部件摩擦、碰撞产生高温或火花，引发燃烧。

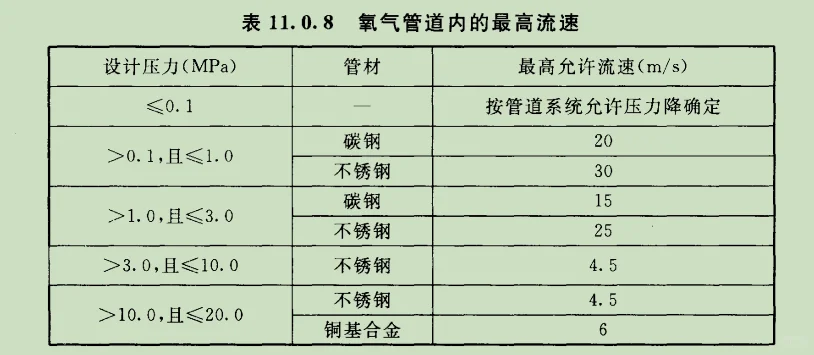

o 要求：根据氧气的工作压力和流速，严格遵守设计规范（如《GB 50030-2013 氧气站设计规范》、《GB 16912-2008 深度冷冻法生产氧气及相关气体安全技术规程》）中的最大允许流速规定。
2. 可靠的静电接地与跨接：消除因氧气流动产生的静电积聚，防止静电放电火花。
要求：管道所有法兰、螺纹接头等连接处必须进行导电跨接，确保整个管道系统电气连通。

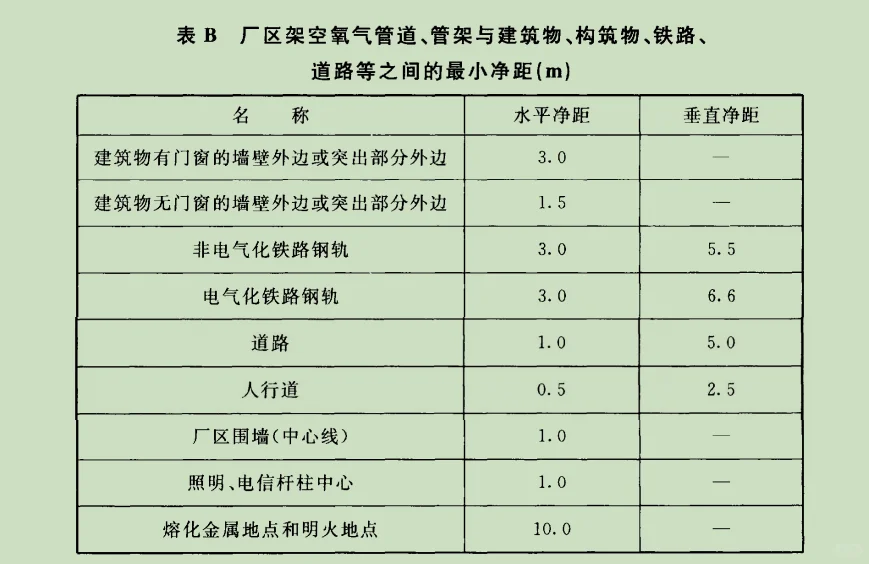

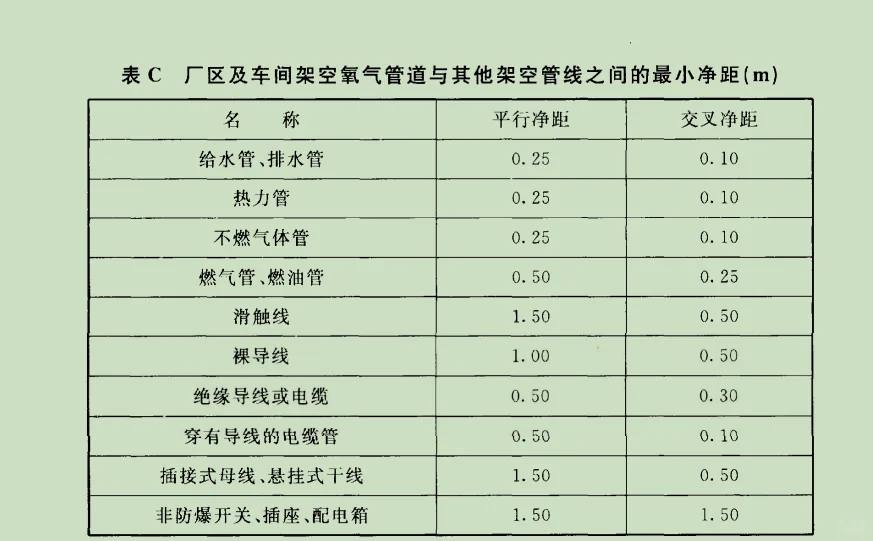

3. 安全隔离与安全距离：
o 远离火源与热源：严禁敷设在火源、高温设备和热力管道附近。严禁与可燃气体管道（如乙炔、氢气、天然气）、燃油管道共架敷设。氧气管道与电缆，特别是非铠装电缆，必须保持安全距离或采取隔离措施。地下敷设时，与地沟内的易燃介质管道保持安全距离或采用沙土隔离。
4. 阀门与附件安全：
o 阀门材质：必须采用专为氧气服务的阀门（如氧气专用截止阀），其材质、密封件必须与氧气相容。
o 阀门操作：氧气阀门必须 “缓慢操作” ，严禁快速开启和关闭，以防绝热压缩产生高温引发事故。
o 止回阀设置：在氧气源出口、用户入口前、与其它系统连接的接口处等关键位置，必须设置可靠的止回阀，防止氧气倒灌。
二、 管道布置与敷设方式
o 优先采用架空敷设：便于检查、维护和泄漏处理，安全性最高。
o 地沟敷设：如采用，必须是通风良好的不通行地沟，且不得与其他地沟相通。
o 直埋敷设：不推荐。
三、 管道的材质与清洁度
1. 材质选择：
常用管材：碳钢：最常用，但用于氧气前必须进行严格的除锈、脱脂处理。
不锈钢：用于压力较高、流速较高或对洁净度要求极高的场合，耐腐蚀性和安全性更好。
铜及铜合金、镍及镍合金：用于某些特殊部件或高纯氧的小管径管道，因其在氧气中非常稳定安全。
o 禁止使用：含铝、钛等易引发燃烧的合金，除非经过特殊认证和设计。
2. 严格的清洁与脱脂：
所有部件在安装前必须进行专业的清洗和脱脂。
安装过程中，施工人员需穿戴无油的工作服和手套，防止二次污染。
安装完成后，整个系统必须进行吹扫，确保管内无任何杂质。
氧气管道的布置是一个系统工程，必须将安全理念贯穿于设计、选材、安装、调试的每一个环节。
