在水电站和大型水库大坝的安全运行体系中，泄洪设施扮演着至关重要的“安全阀”角色。当遭遇洪水、需要调节库容或进行生态放水时，如何安全、高效、可控地将巨大的水流能量释放出去，是工程设计的核心挑战之一。在众多泄洪设备中，锥形阀（也称为套筒阀） 凭借其独特的工作原理和卓越的性能，脱颖而出，成为实现高效泄洪与能量消散（消能）的关键设备。今天，我们就来深入解析锥形阀的工作原理，看看它是如何成为水利工程中的“能量控制大师”的。
一、 锥形阀的庐山真面目：结构与核心部件

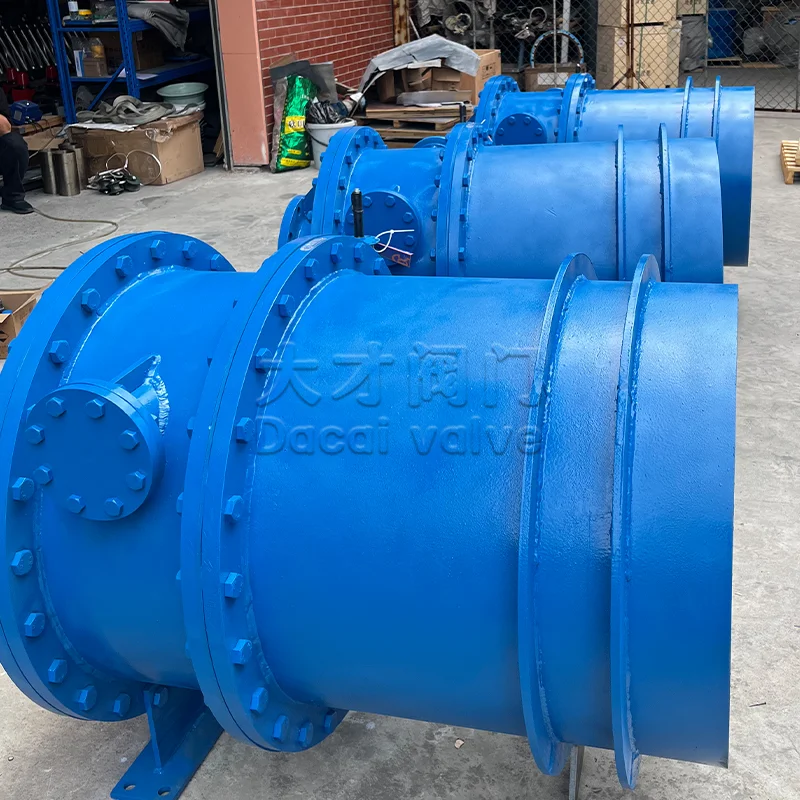

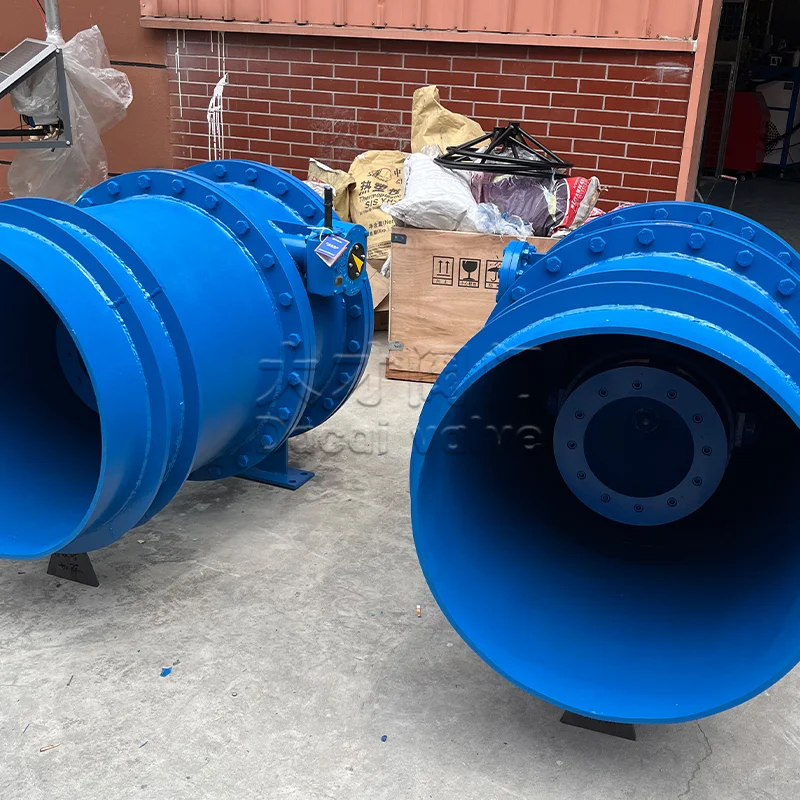

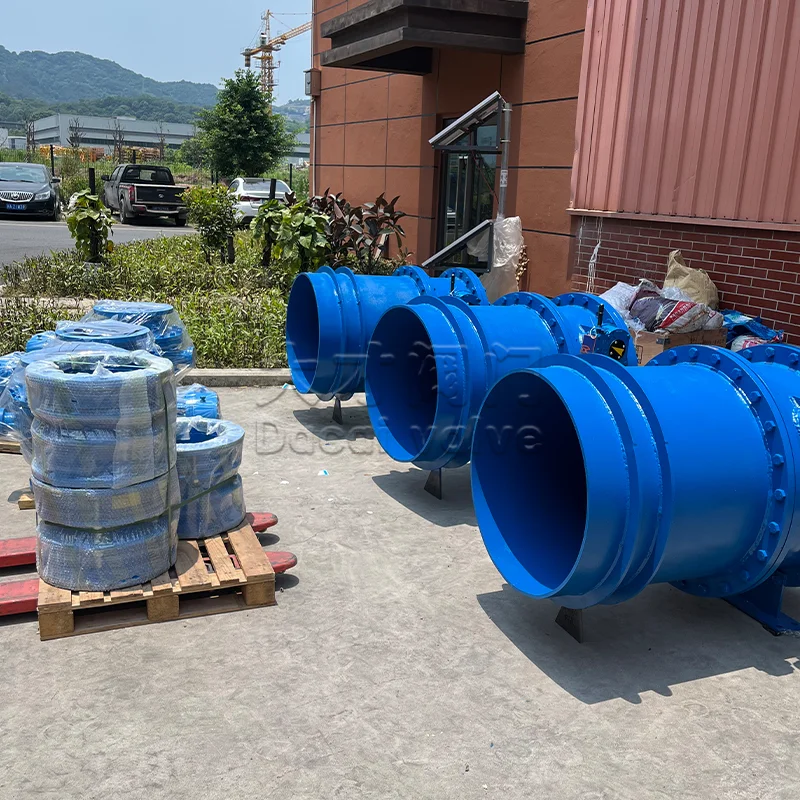

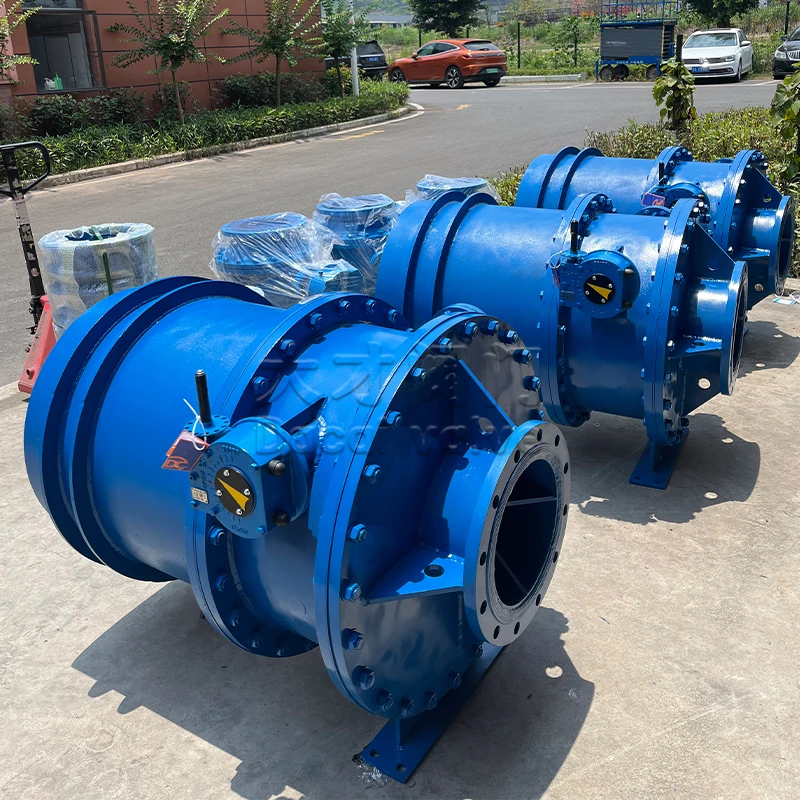

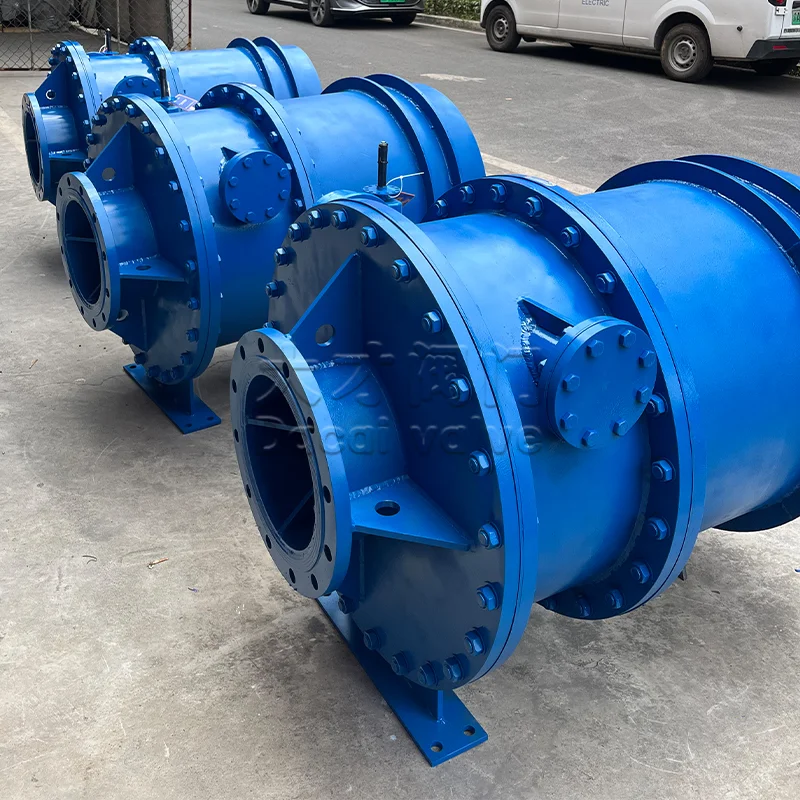

想象一个巨大的、头部尖锐的圆锥体（锥体），嵌套在一个圆筒形外壳（阀套或阀体）内部。这个锥体可以沿着阀套的轴线方向前后移动。这就是锥形阀的基本结构形态。
密封装置： 在阀门关闭时，确保锥体与阀套之间严密密封，防止泄漏。
出口导流装置（可选）： 有时会在阀套出口增设导流叶片或特殊结构，辅助水流扩散和消能。
其核心设计理念在于：通过改变锥体与阀套之间形成的环形过流面积，来实现对水流流量和流速的精确控制。
二、 核心原理：环形间隙泄流与能量控制
锥形阀工作的精髓在于“环形间隙泄流” 和 “自由射流消能”。让我们一步步拆解：
开启过程与流量调节：
当需要泄水时，驱动机构推动锥体向后（远离水流方向）移动。
锥体与固定阀套内壁之间形成了一个环形缝隙（间隙）。
水库或管道中的高压水，正是通过这个不断变化的环形缝隙喷射而出。
高效消能的奥秘：自由射流扩散与掺气
锥形阀最令人称道的能力是其卓越的消能效果。这主要归功于其出水方式。
高压水流通过狭窄的环形间隙后，会形成一股高速、薄壁的圆锥形水幕，向阀后（通常是大气环境或消力池）喷射。
自由射流： 这股水幕是直接喷射到空气中的，称为“自由射流”。
扩散与掺气： 一旦离开阀门约束，高速射流会迅速向四周扩散、膨胀。同时，高速水流会剧烈地卷吸周围的空气，形成水-气两相流。这个过程称为掺气。
能量耗散： 水流的扩散、与空气的剧烈摩擦碰撞、以及水气混合体内部复杂的紊动作用，将水流中蕴含的巨大动能（速度能）高效地转化为热能和其他微尺度能量，并消散在大气中。
优势： 这种消能方式效率极高，通常单级锥形阀就能消减掉60%-90%以上的能量，大大减轻了对下游河床、岸坡或消能设施的冲刷破坏力，也显著降低了消能工的规模和成本。对比传统闸门（如平板闸门、弧形闸门）需要依赖复杂的消力池进行水跃消能，锥形阀的消能方式更直接、高效、结构更紧凑。
一、 锥形阀的庐山真面目：结构与核心部件
想象一个巨大的、头部尖锐的圆锥体（锥体），嵌套在一个圆筒形外壳（阀套或阀体）内部。这个锥体可以沿着阀套的轴线方向前后移动。这就是锥形阀的基本结构形态。
密封装置： 在阀门关闭时，确保锥体与阀套之间严密密封，防止泄漏。
出口导流装置（可选）： 有时会在阀套出口增设导流叶片或特殊结构，辅助水流扩散和消能。
其核心设计理念在于：通过改变锥体与阀套之间形成的环形过流面积，来实现对水流流量和流速的精确控制。
二、 核心原理：环形间隙泄流与能量控制
锥形阀工作的精髓在于“环形间隙泄流” 和 “自由射流消能”。让我们一步步拆解：
开启过程与流量调节：
当需要泄水时，驱动机构推动锥体向后（远离水流方向）移动。
锥体与固定阀套内壁之间形成了一个环形缝隙（间隙）。
水库或管道中的高压水，正是通过这个不断变化的环形缝隙喷射而出。
高效消能的奥秘：自由射流扩散与掺气
锥形阀最令人称道的能力是其卓越的消能效果。这主要归功于其出水方式。
高压水流通过狭窄的环形间隙后，会形成一股高速、薄壁的圆锥形水幕，向阀后（通常是大气环境或消力池）喷射。
自由射流： 这股水幕是直接喷射到空气中的，称为“自由射流”。
扩散与掺气： 一旦离开阀门约束，高速射流会迅速向四周扩散、膨胀。同时，高速水流会剧烈地卷吸周围的空气，形成水-气两相流。这个过程称为掺气。
能量耗散： 水流的扩散、与空气的剧烈摩擦碰撞、以及水气混合体内部复杂的紊动作用，将水流中蕴含的巨大动能（速度能）高效地转化为热能和其他微尺度能量，并消散在大气中。
优势： 这种消能方式效率极高，通常单级锥形阀就能消减掉60%-90%以上的能量，大大减轻了对下游河床、岸坡或消能设施的冲刷破坏力，也显著降低了消能工的规模和成本。对比传统闸门（如平板闸门、弧形闸门）需要依赖复杂的消力池进行水跃消能，锥形阀的消能方式更直接、高效、结构更紧凑。
