硬密封球阀高温高压工况下的可靠控制解决方案
一、产品概述
Q11H硬密封球阀是专为高温、高压及腐蚀性介质设计的工业阀门，采用全金属硬密封结构，通过精密研磨与弹簧预紧技术实现双向零泄漏密封。其核心优势在于突破传统软密封球阀的耐温极限（通常≤180℃），可在-29℃至350℃宽温域内稳定运行，尤其适用于蒸汽、导热油、硝酸等苛刻工况。典型应用场景包括石油化工装置的高温蒸汽管道、电力行业的锅炉给水系统、冶金行业的熔融金属输送管路以及食品制药领域的无菌流体控制。
二、结构创新与性能突破

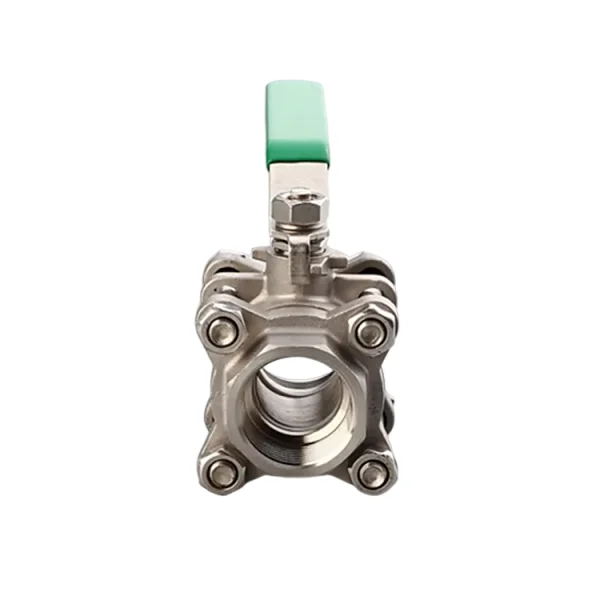

三段式阀体设计
Q11H采用三片式螺栓连接结构，由阀体、阀盖和中间连接体组成。这种设计不仅便于在线维护（无需拆卸管道即可更换阀座），更通过分体式结构有效分散热应力，避免高温工况下的阀体变形。例如，在350℃导热油系统中，三段式结构使阀体热膨胀系数差异降低60%，显著提升密封可靠性。
金属对金属硬密封系统
阀座与球体：采用司太立合金堆焊工艺，表面硬度达HRC62-65，耐磨性是普通不锈钢的3倍。通过数控球体磨床实现镜面研磨（Ra≤0.2μm），确保密封面配合精度。
弹簧预紧机构：内置碟形弹簧组，在高压工况下提供15-25kN的恒定密封力，即使压力波动也能维持零泄漏。低压工况时，可通过注脂阀注入密封脂增强辅助密封，压力范围覆盖0.1-16MPa。
双向密封与防卡死设计
浮动球结构配合双向金属密封环，无论介质流向如何均可实现ANSI Class VI级密封。阀杆采用倒密封下装式设计，当阀腔压力异常升高时，阀杆不会因压力冲出，同时防止介质外泄至执行机构。
三、技术参数与型号解析
参数类别规格范围典型应用场景
公称通径
DN15-DN600（螺纹连接覆盖DN6-DN100）
小口径仪表管路至大型工艺管道
压力等级
PN16-PN160（美标Class150-2500）
超临界电站主蒸汽管道
温度范围
-29℃至350℃（金属密封）
炼油厂催化裂化装置
材质组合
碳钢（WCB）、不锈钢（304/316L）
海水淡化系统（CF8M）
驱动方式
手动、电动、气动
自动化程度要求不同的工艺流程
型号示例：
Q11H-16C DN50：碳钢阀体，PN16压力等级，适用于200℃以下蒸汽管道
Q11H-40P DN25：不锈钢阀体，PN40压力等级，用于硝酸输送管路
Q11H-64C DN80：高温合金阀体，PN64压力等级，导热油系统专用
#机械设备 #暖通工程 #机电安装
