一、 什么是先导式溢流阀？
先导式溢流阀是一种利用先导阀（一个小流量直动式溢流阀）来控制主阀动作的溢流阀。它通过“小流量控制大流量”的原理，实现了对高压、大流量液压系统压力的精确和稳定控制。
它的主要作用有两个：
溢流定压：当系统压力达到阀的设定值时，阀门开启，将多余的油液排回油箱，从而将系统压力稳定在设定值附近。这是它在定量泵系统中的主要作用。
安全保护：当系统压力超过预设的最高安全压力时，阀门开启，防止系统压力过高而损坏液压元件或管路。这是它在变量泵系统或作为安全阀时的作用。
二、 工作原理（核心）
先导式溢流阀的工作原理可以概括为 “两级控制” 和 “压力比较”。

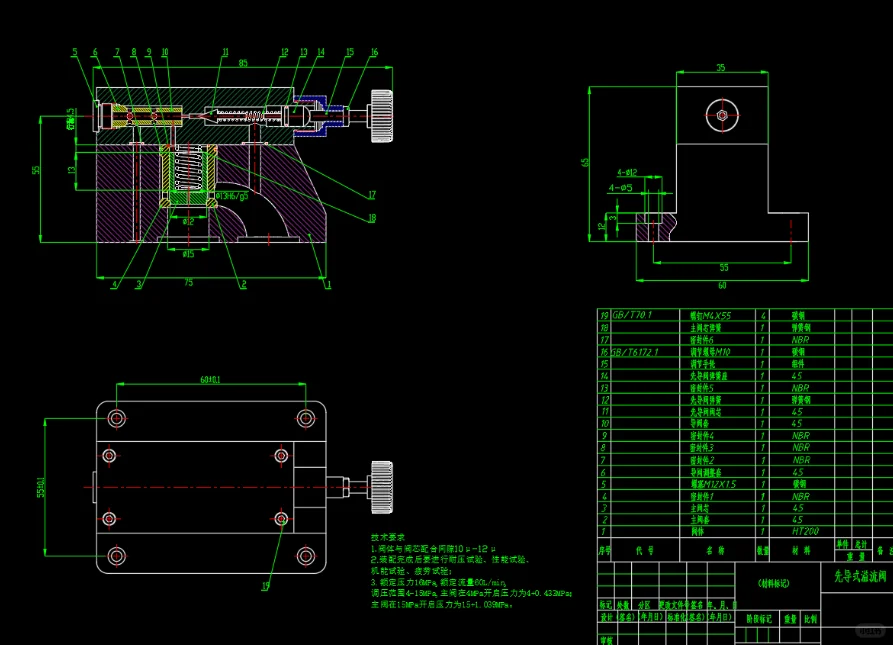

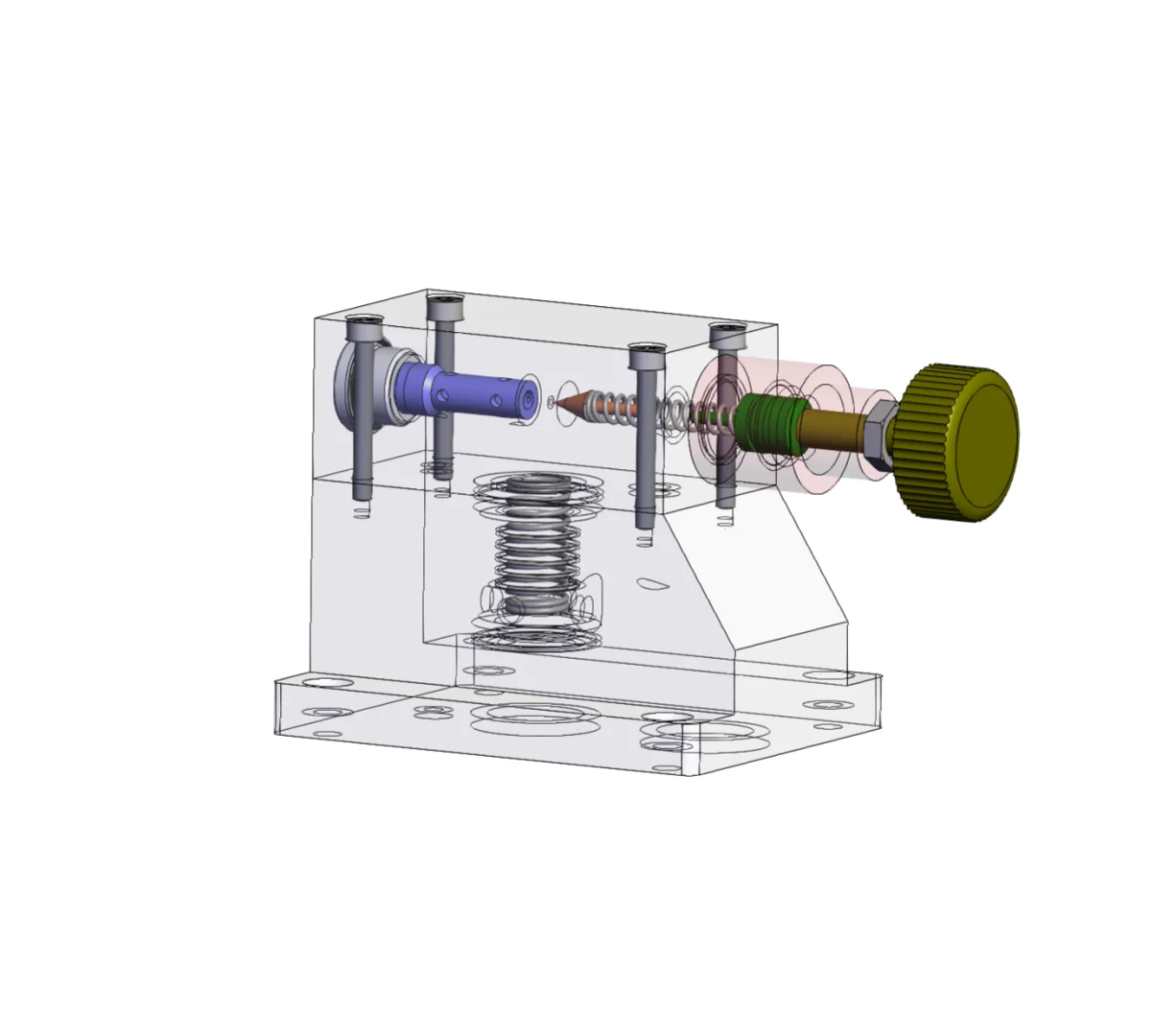

我们结合其典型结构图来说明：

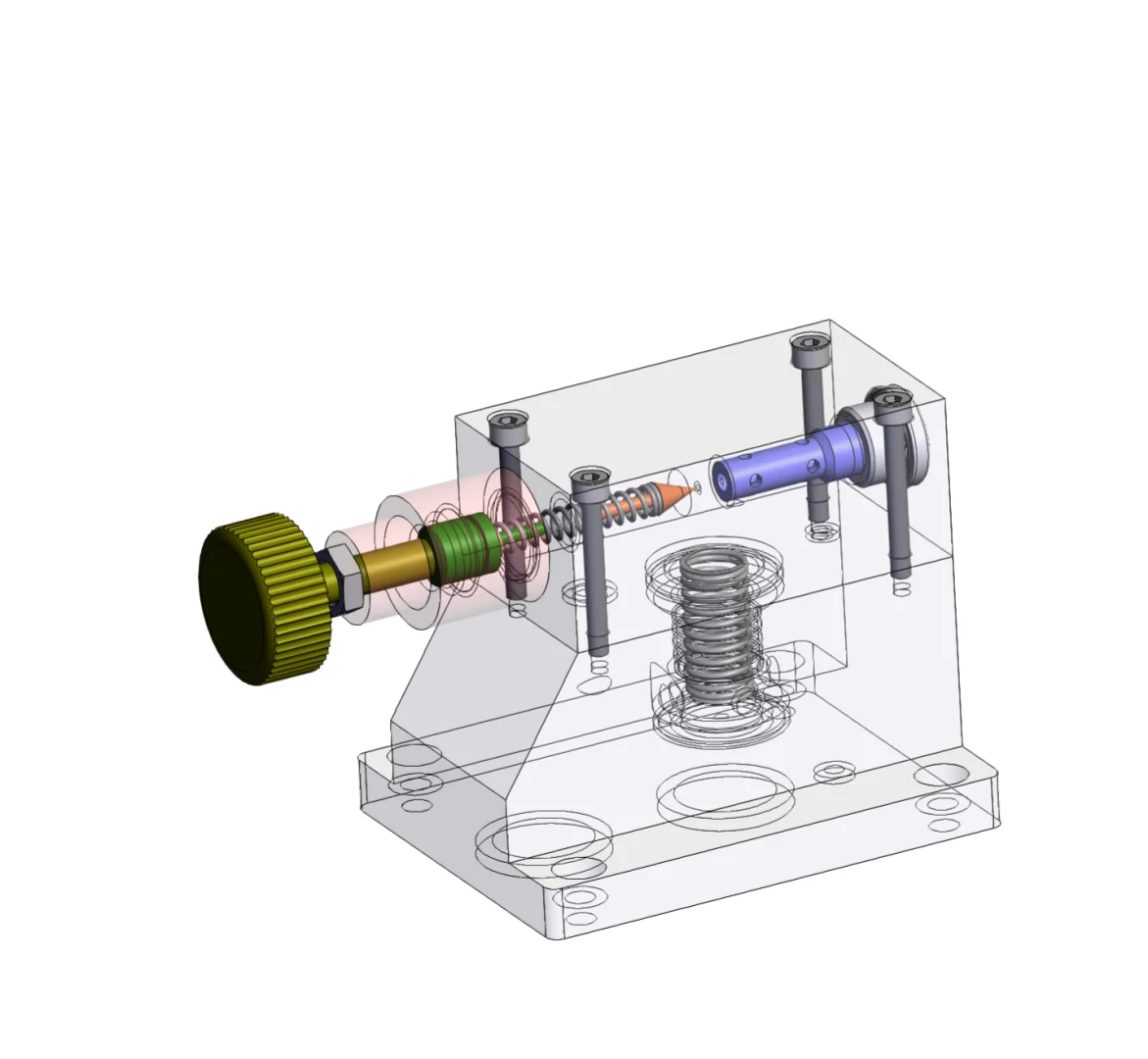

1. 组成部分：

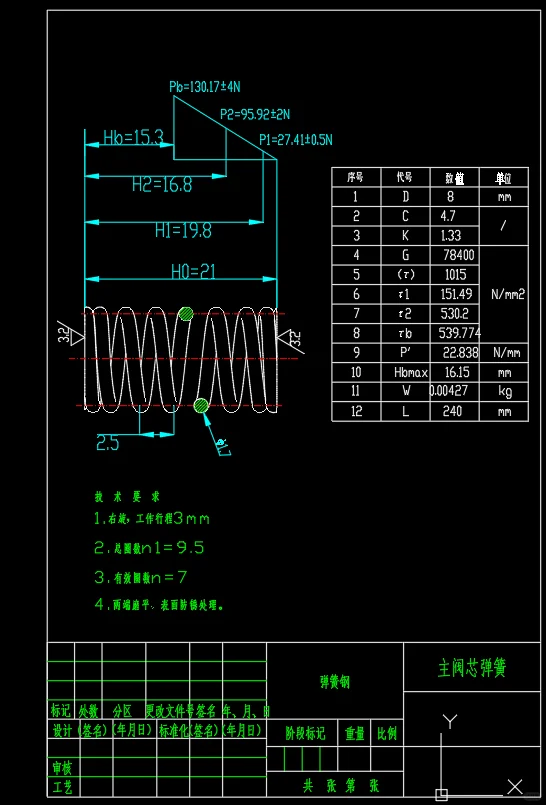

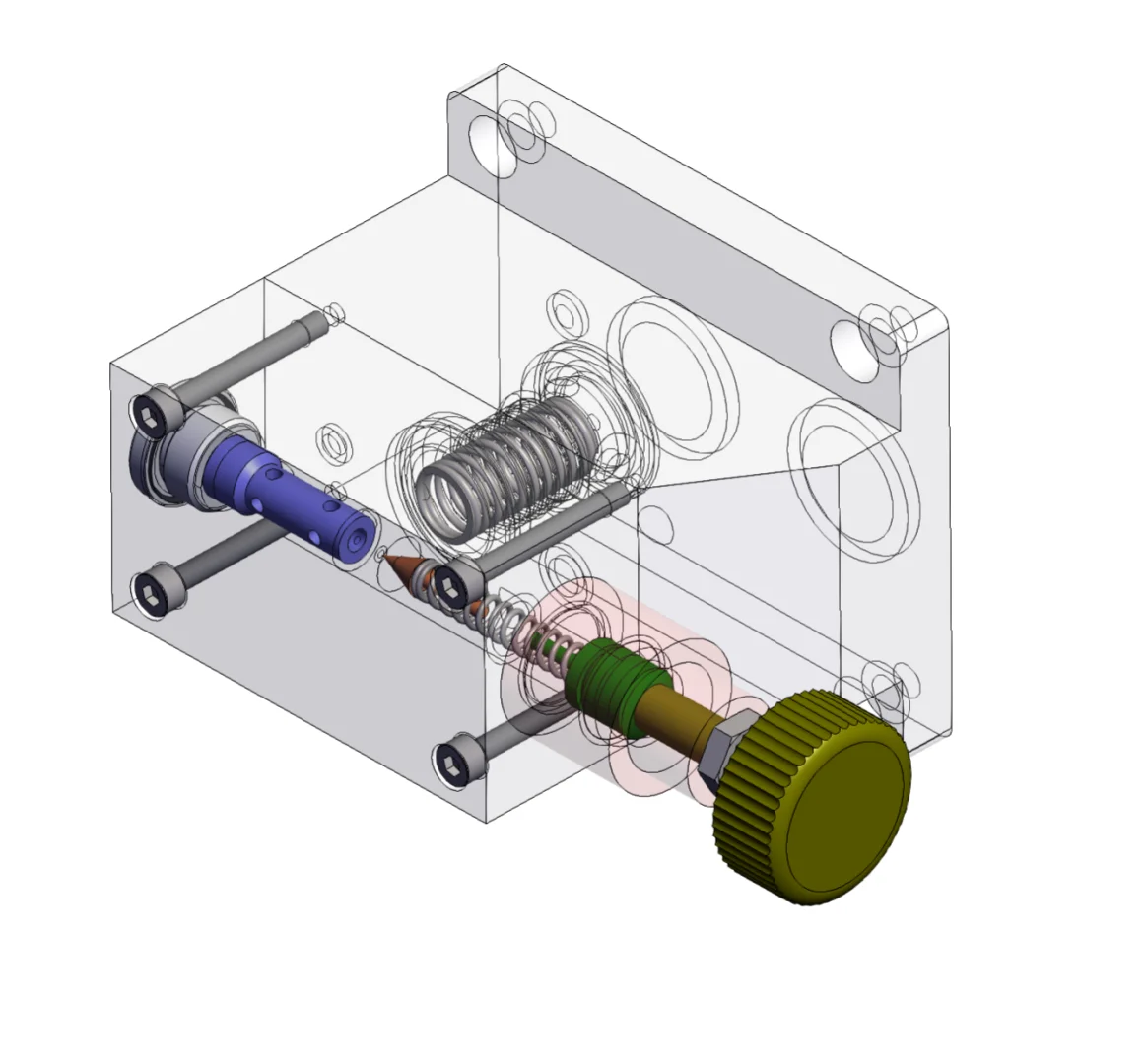

主阀部分：包括主阀芯、主阀弹簧、阀座等。
先导阀部分：是一个小型的直动式溢流阀，包括锥阀（或球阀）、调压弹簧和调压手轮。
阻尼孔：在主阀芯上，一个细小的孔，例如图中的 R1。
2. 工作过程：
a) 关闭状态（系统压力未达到设定压力）
压力油从进油口 P 进入，通过阻尼孔 R1 到达主阀芯的上腔 A，并同时作用在先导阀的锥阀上。
此时，作用在锥阀上的液压力不足以克服调压弹簧的预紧力，先导阀处于关闭状态。
由于阻尼孔 R1 的阻隔，主阀芯上腔 A 的压力与下腔（进油口）的压力基本相等（P上 ≈ P下）。
主阀芯的上、下承压面积设计成 A上 > A下，因此，向下的液压力（P上 * A上）加上主阀弹簧的弹力，大于向上的液压力（P下 * A下）。这个合力使主阀芯紧紧压在阀座上，阀门关闭，油液无法流回油箱 T。
b) 开启状态（系统压力达到或超过设定压力）
当系统压力升高，作用在先导锥阀上的液压力超过调压弹簧的预紧力时，先导阀被顶开，少量油液（先导流量）经过阻尼孔 R1、#sw建模接单 #机械设计 #机创大赛 #全国大学生机械创新设计大赛 #三维转二维 #结构设计 #溢流阀
