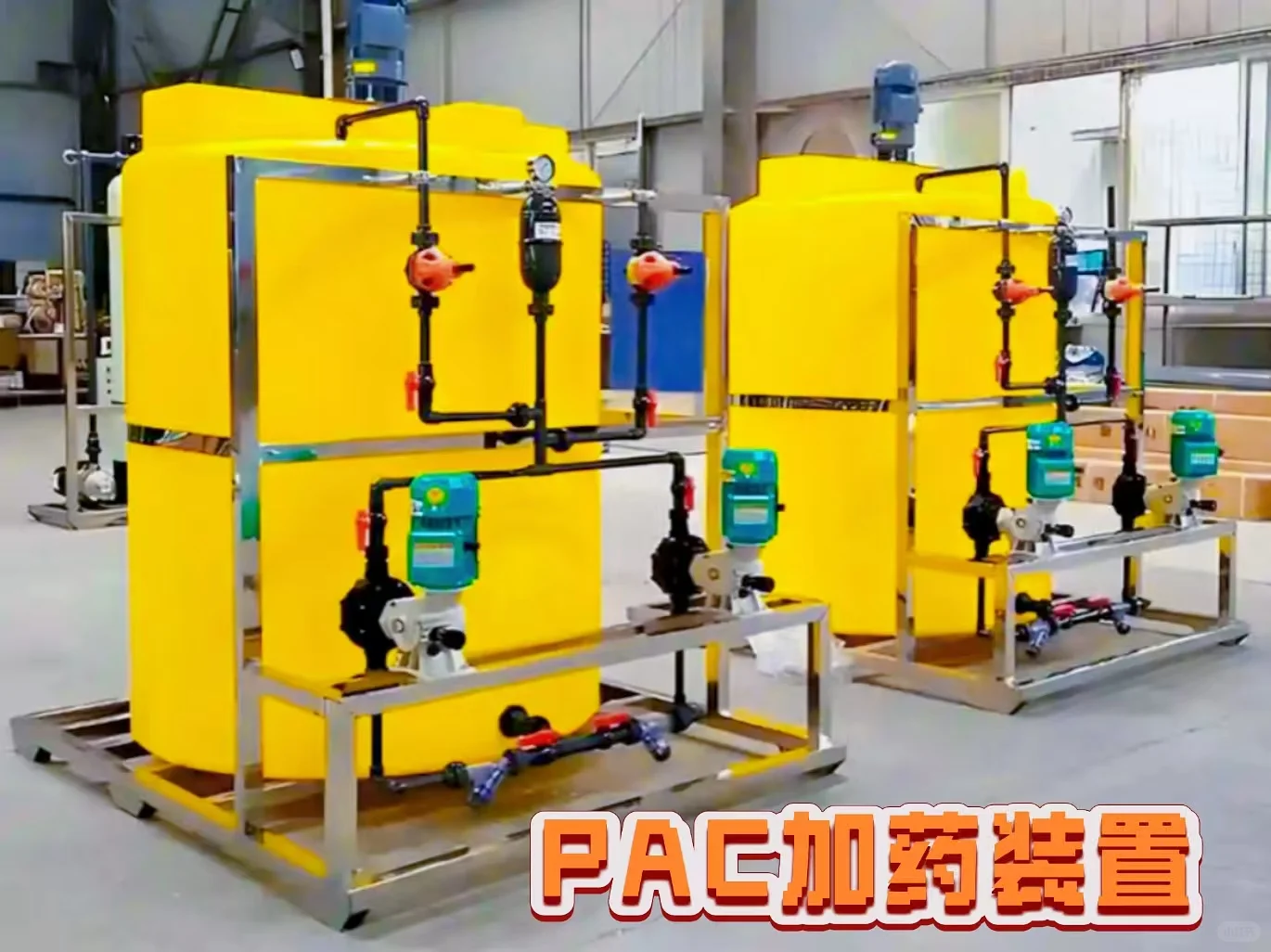

图片一、加药桶：（也称搅拌桶或者溶液桶）是专门用于将固态（粉状或颗粒状）PAC或高浓度液态PAC配制成一定浓度的溶液，并通过搅拌使其均匀混合，最终通过投加系统将其定量、连续地加入到待处理水体中的整套装置。材质耐腐蚀，通常有聚乙烯、聚丙烯、玻璃钢、不锈钢材质。

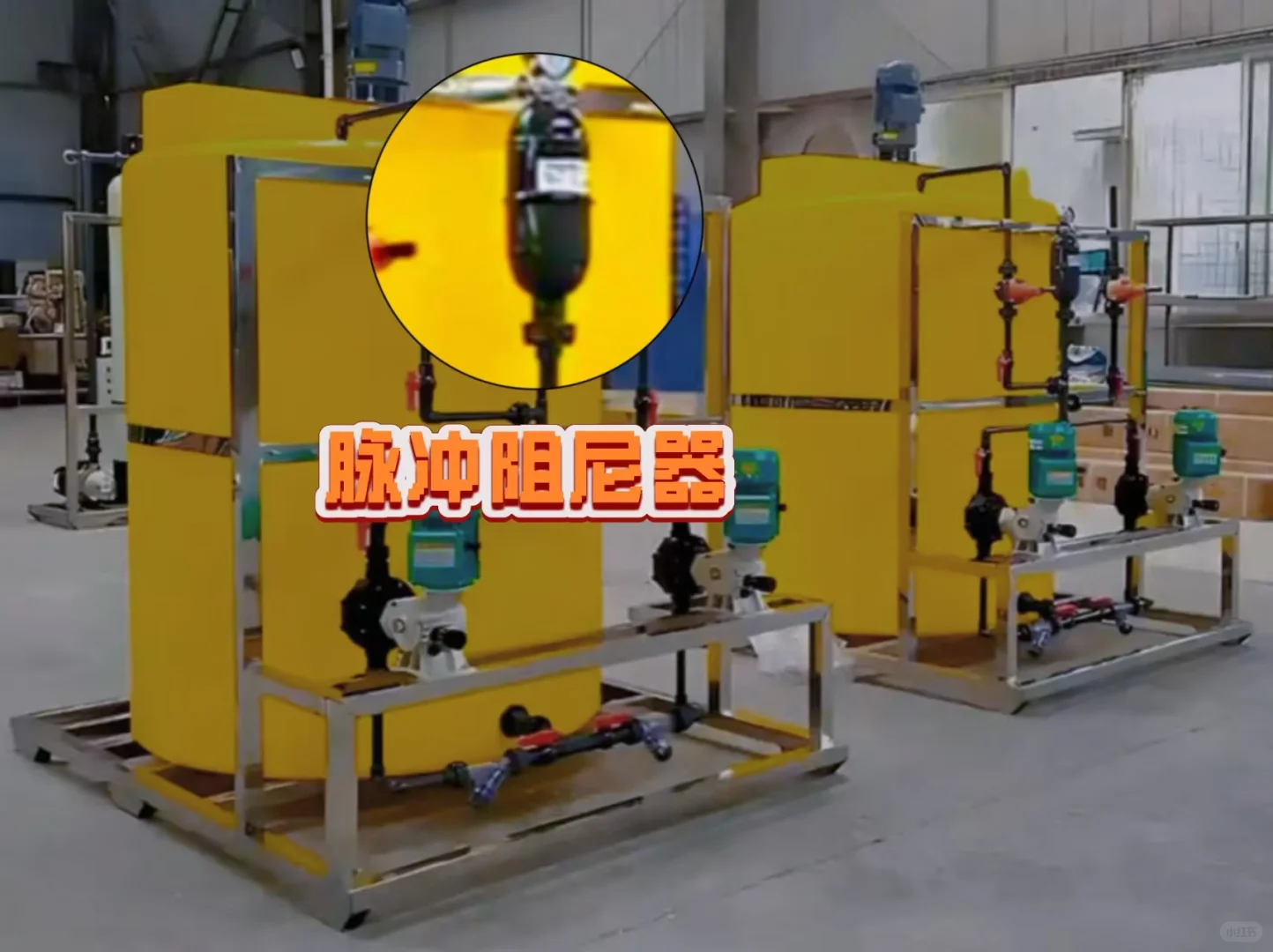

图片二、脉冲阻尼器：安装在泵出口，核心作用是消除或极大地减轻流量和压力的脉动，将脉冲流转化为近乎平稳、连续的层流。

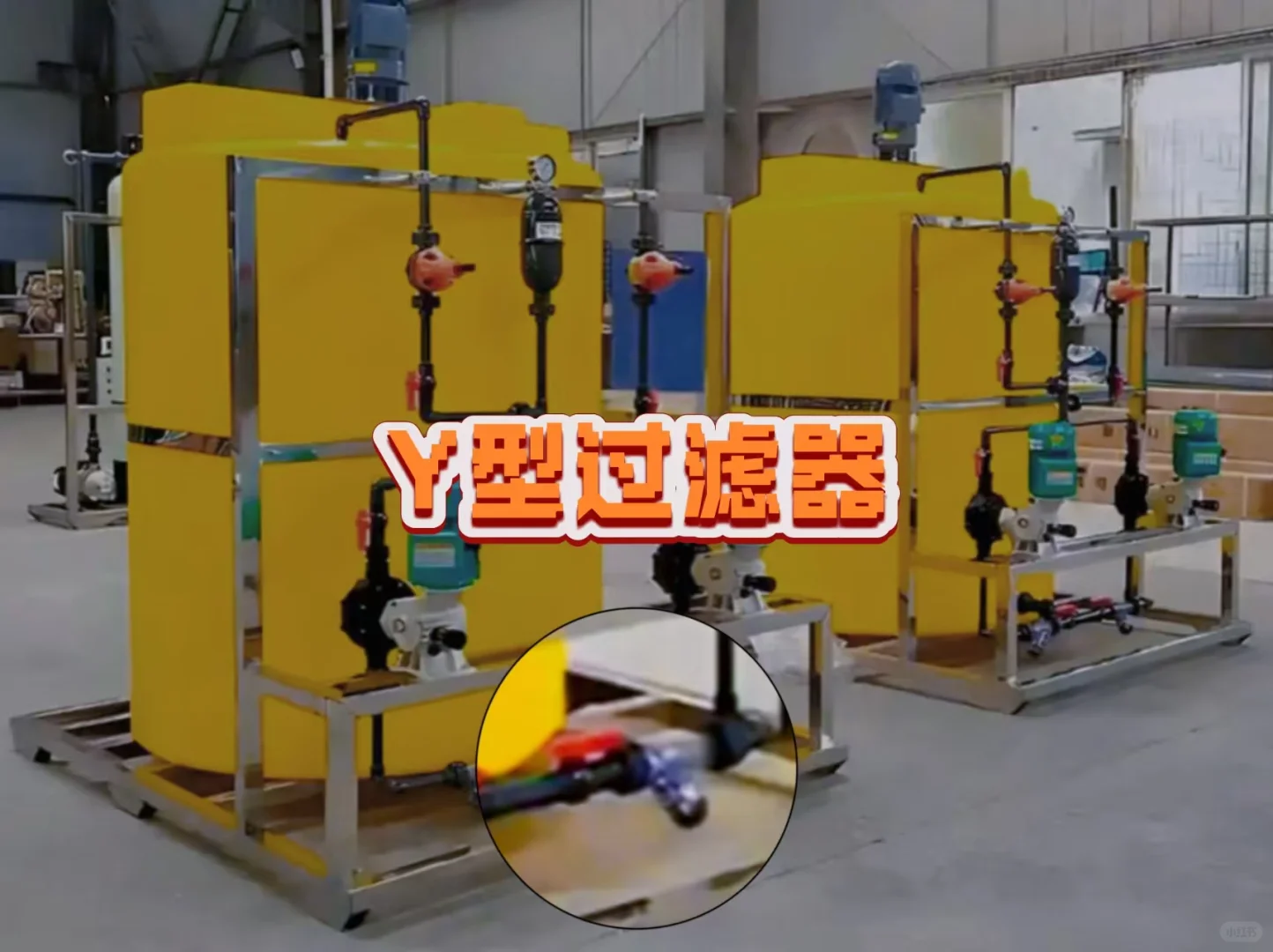

图片三、Y性过滤器：安装在泵的进口前，用于过滤PAC溶液中可能存在的微小杂质或未完全溶解的颗粒，保护计量泵和后续阀门不受损坏。

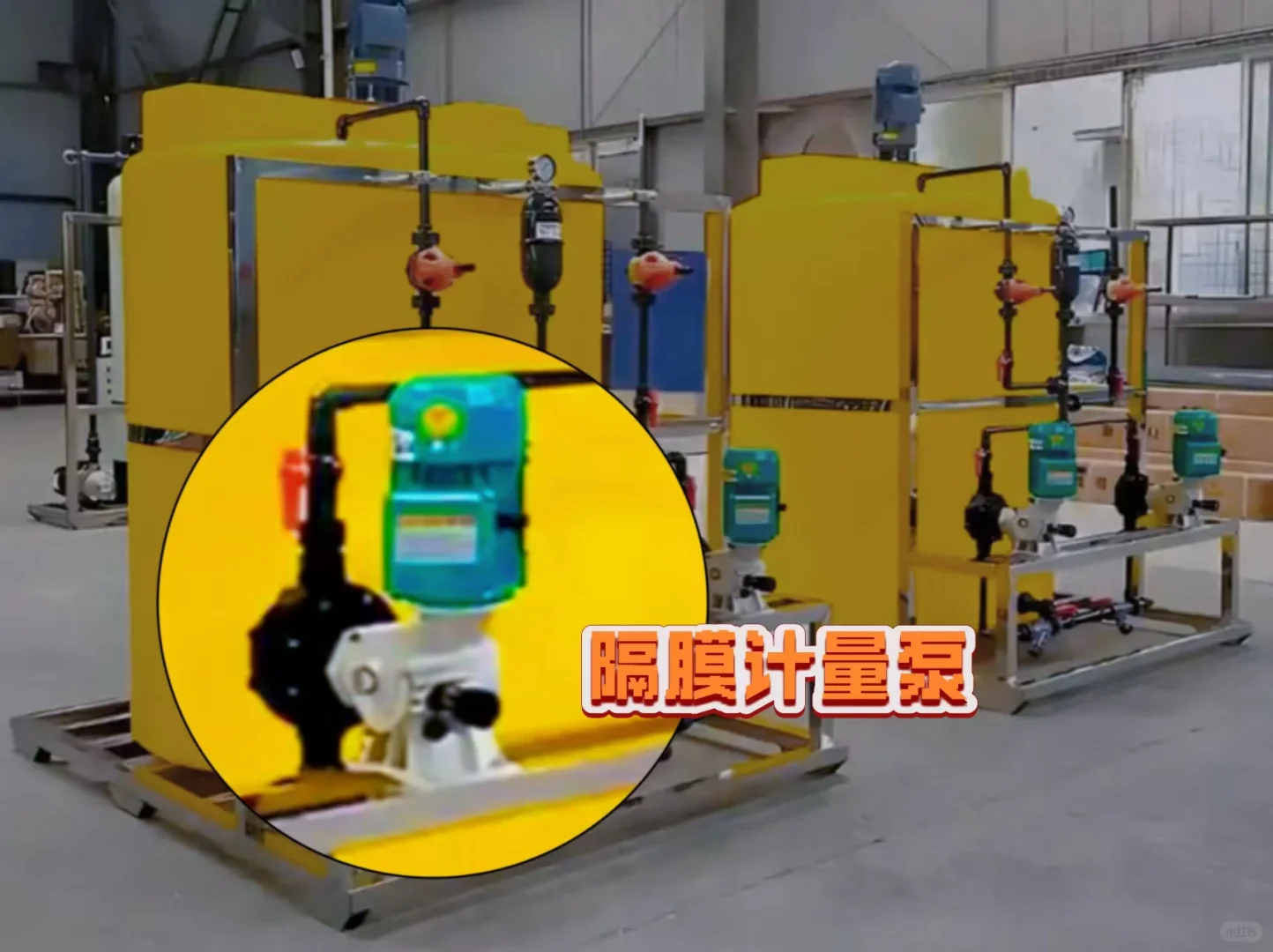

图片四、计量泵：这是加药装置的“心脏”。它负责精确、定量地输送PAC溶液。其流量可以根据处理水的水量和水质变化进行调节（手动或自动），常见的有机械隔膜泵、液压隔膜泵、电磁计量泵等。

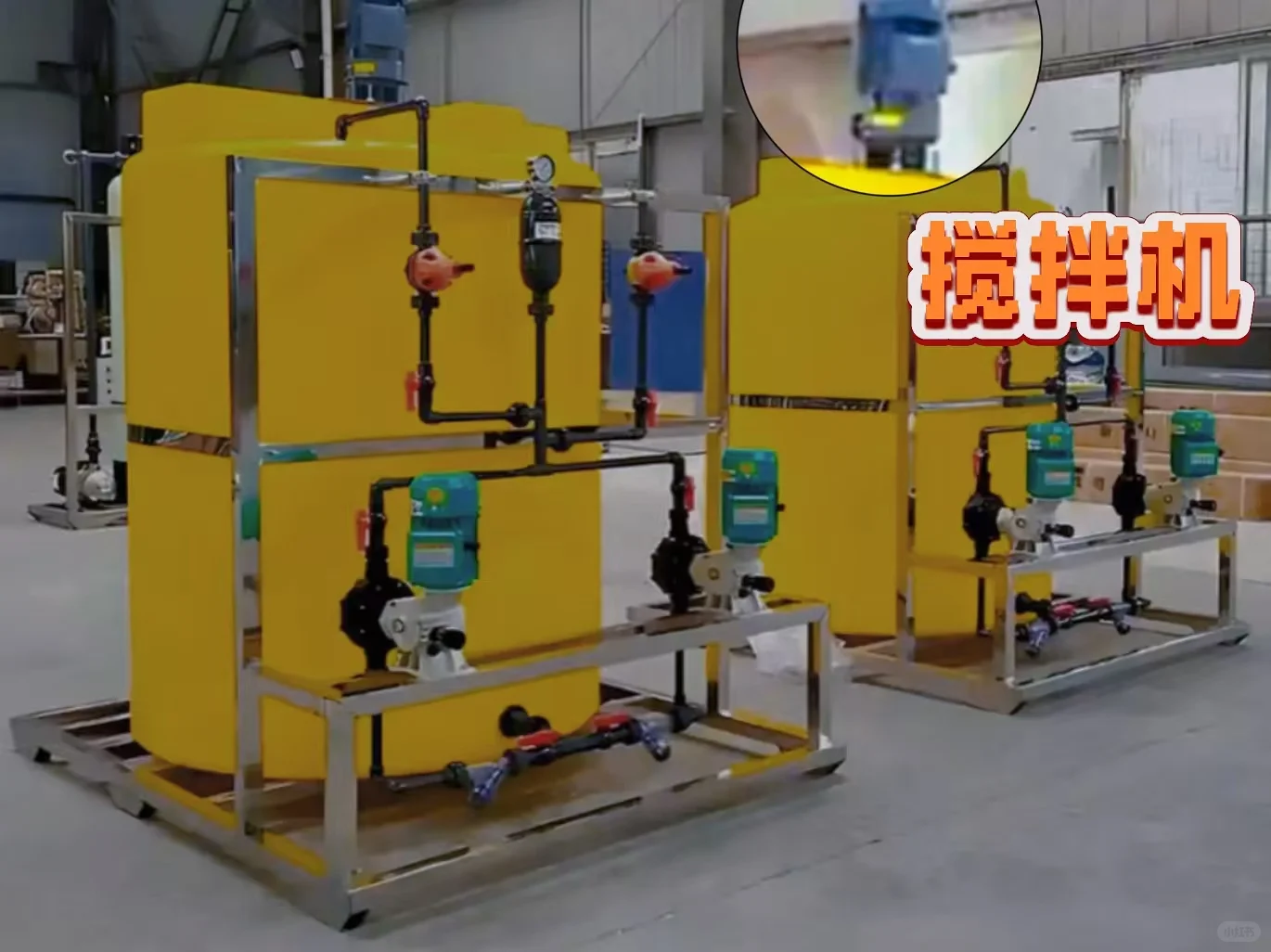

图片五、搅拌机：主要是防止药剂沉淀，确保溶液均匀，促进药剂溶解，提高效率，保证加药浓度的精确与稳定，常见的搅拌机有桨式搅拌器、推进式（涡轮式）搅拌器、磁力搅拌器等。

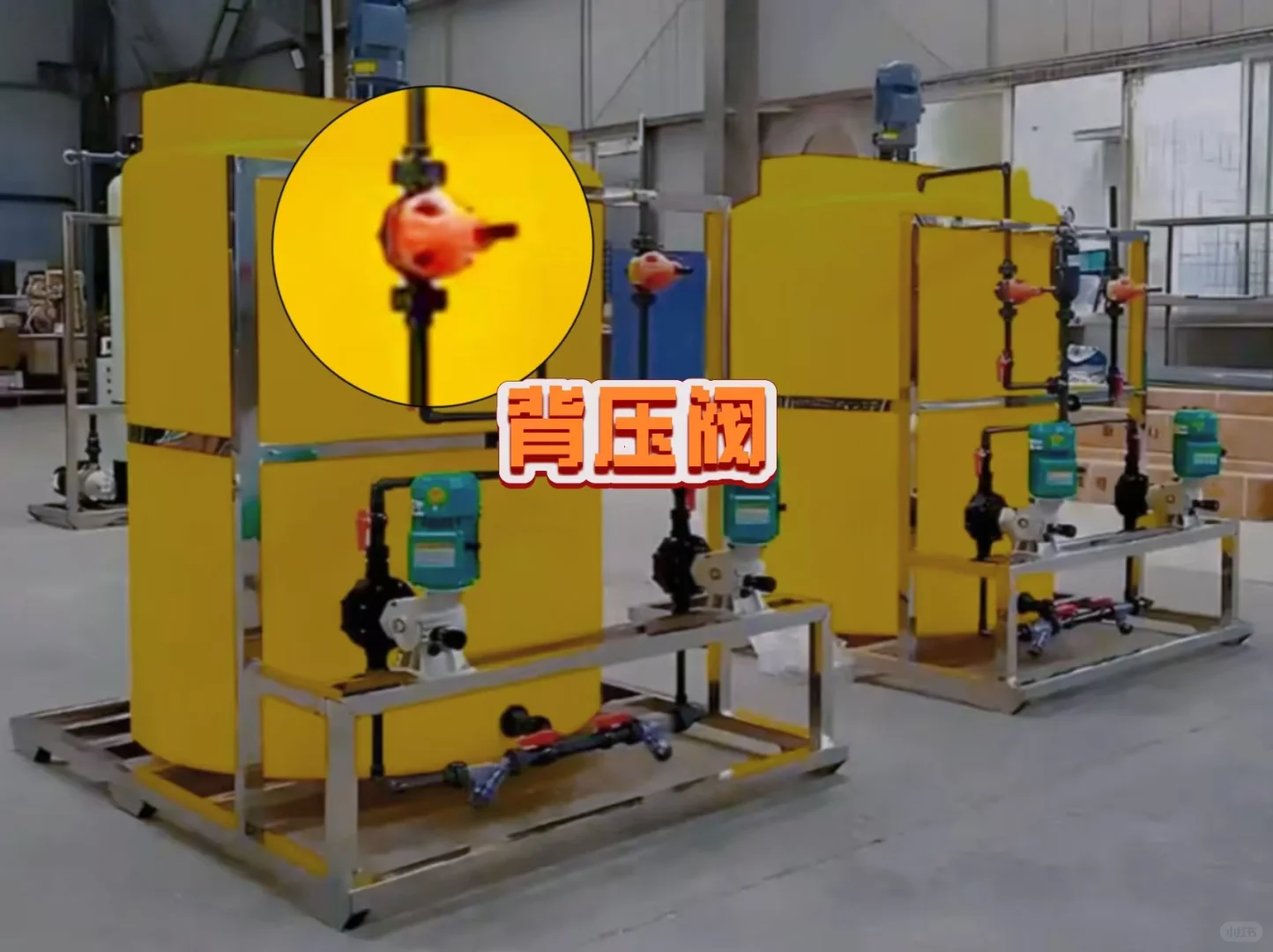

图片六、背压阀：安装在泵出口管路上，维持管路内的恒定压力，防止虹吸现象，确保计量泵在稳定工况下工作，保证投加精度。

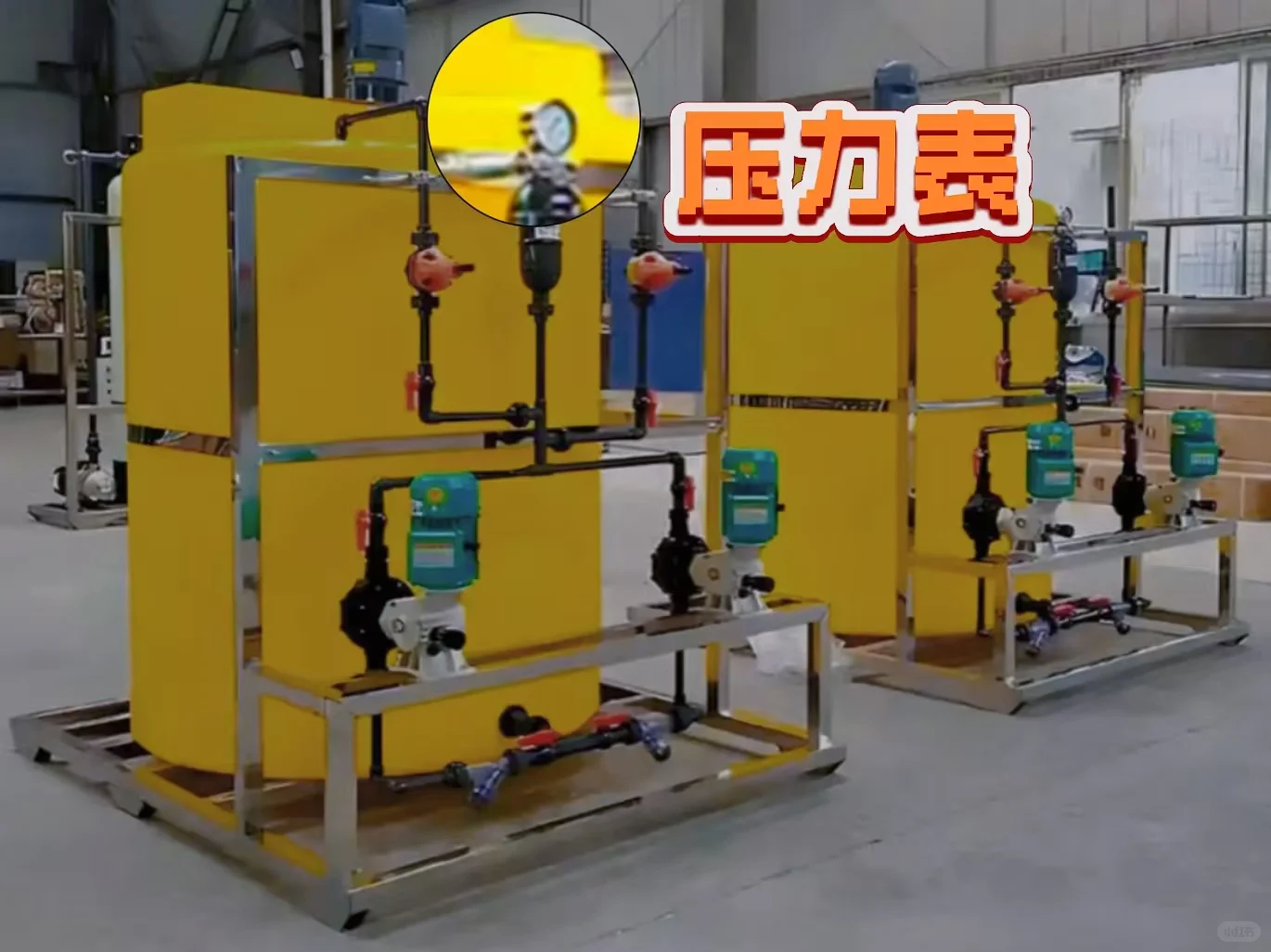

图片七：压力表：通常安装在计量泵的出口之后、通往投加点的管道上，用于监测泵输出的药液压力。

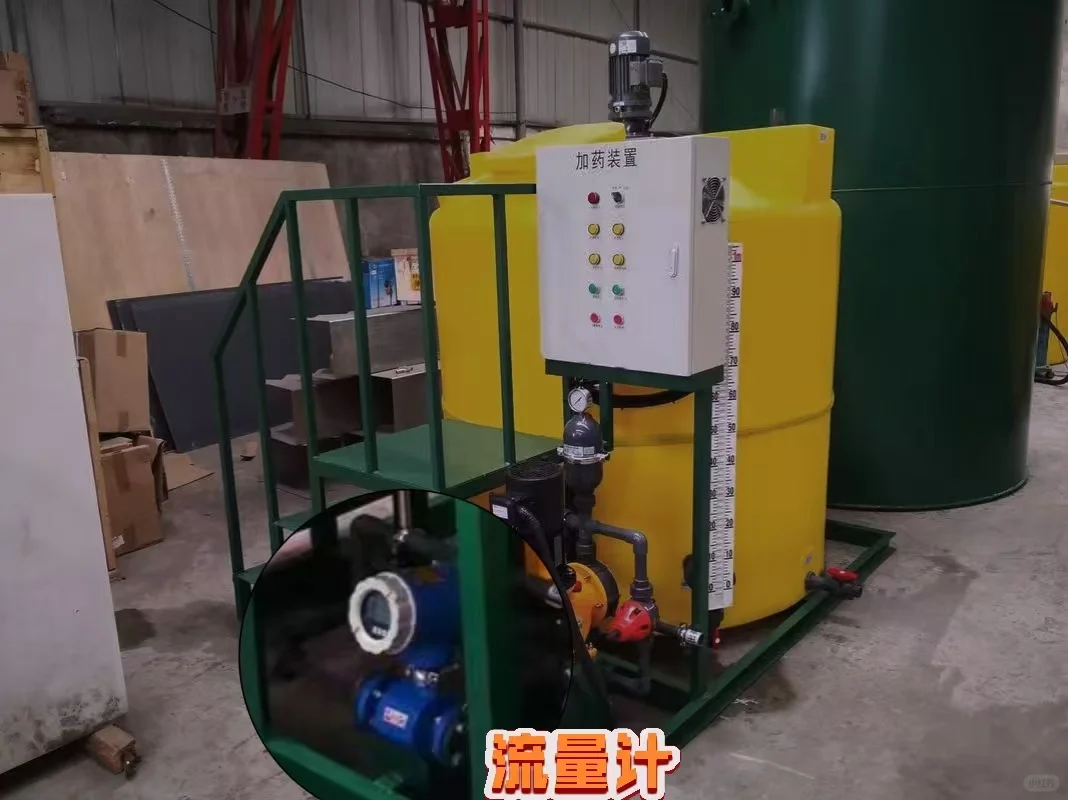

图片八：流量计：监测药剂投加的瞬时流量，将信号传送给PLC，PLC按比例调节加药量（比例投加）图片九：配电控制柜：主要作用是控制整个装置的启停，如搅拌机、计量泵的时序和联动，PLC控制柜可以接收来自流量计和水质仪表的信号（如4-20mA信号），根据设定的程序自动调节计量泵的冲程或频率，实现“按需加药”。

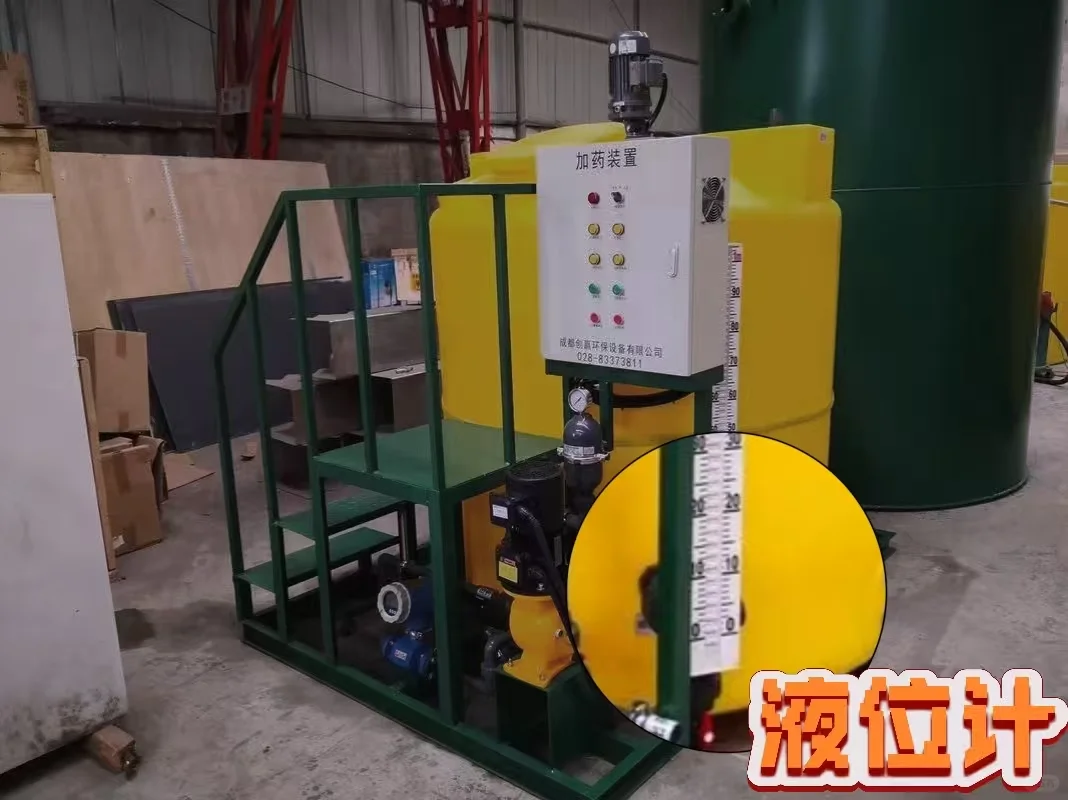

图片十：液位计：磁翻板液位计或透明管液位计，用于直观显示桶内药液存量，并可连接高低液位报警。
#环境工程 #环保设备 #自动化 #智能制造 #水处理设备 #一体化污水处理设备 #智能全自动加药装置 #水处理自动加药装置
