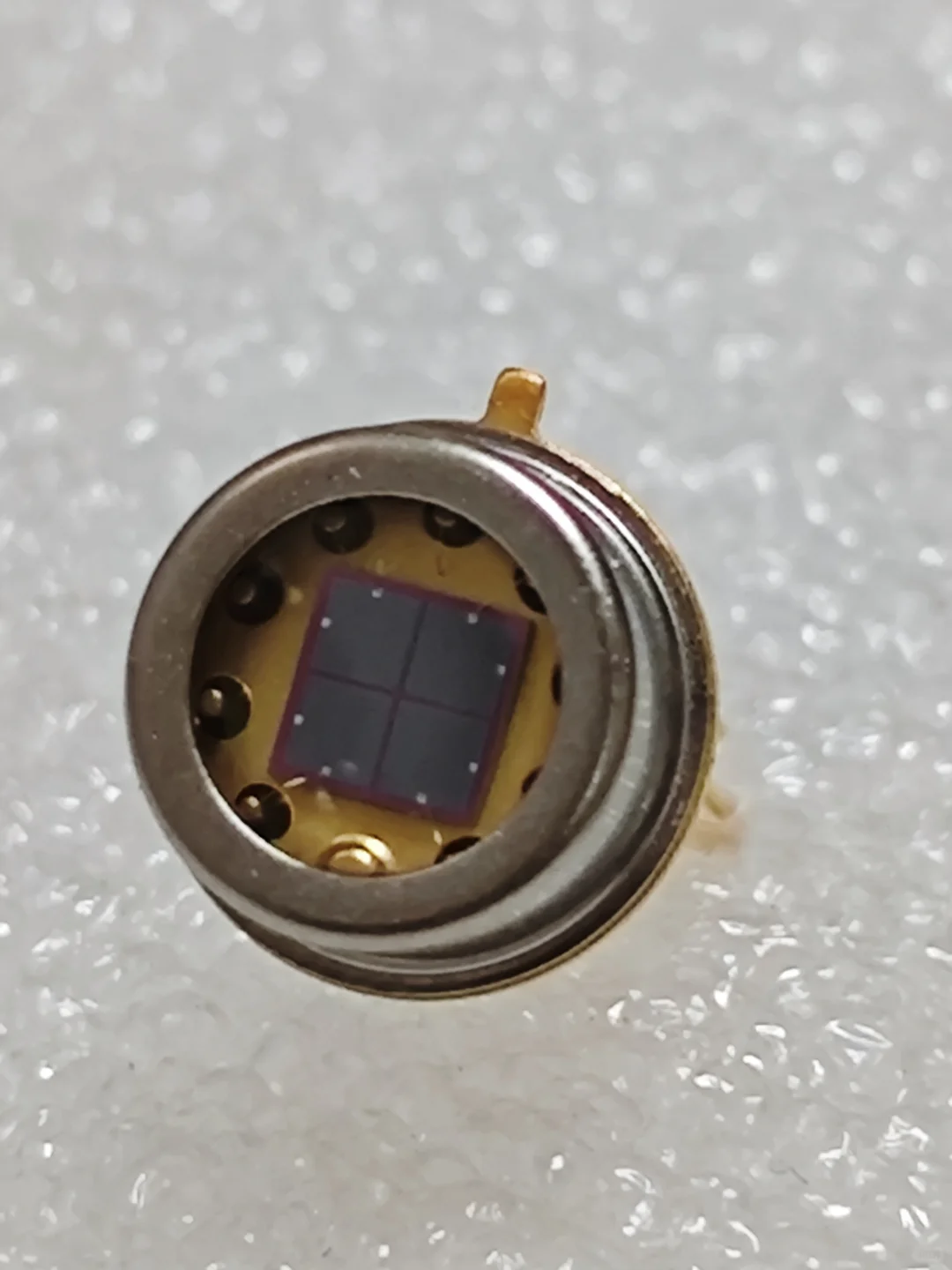

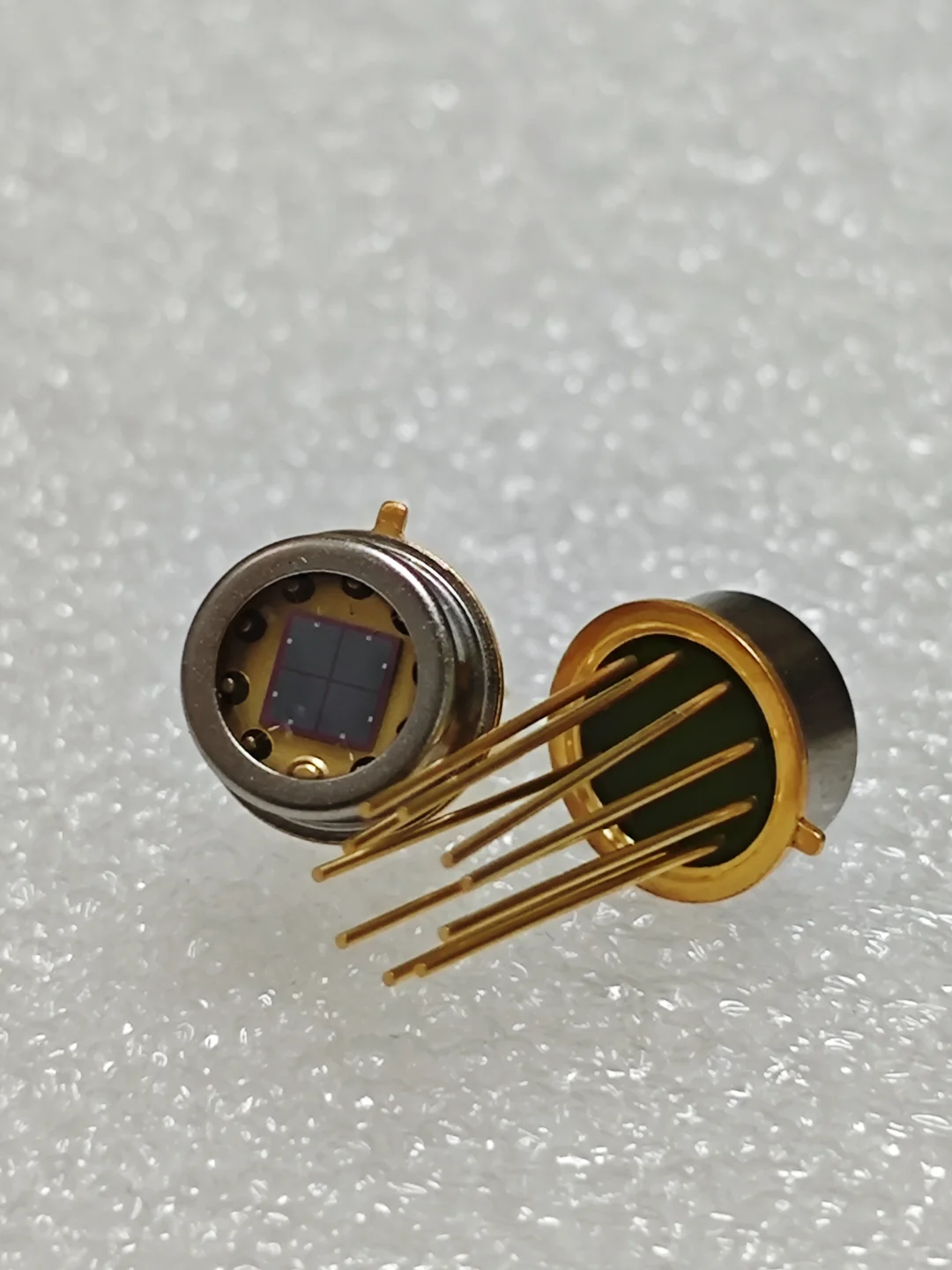

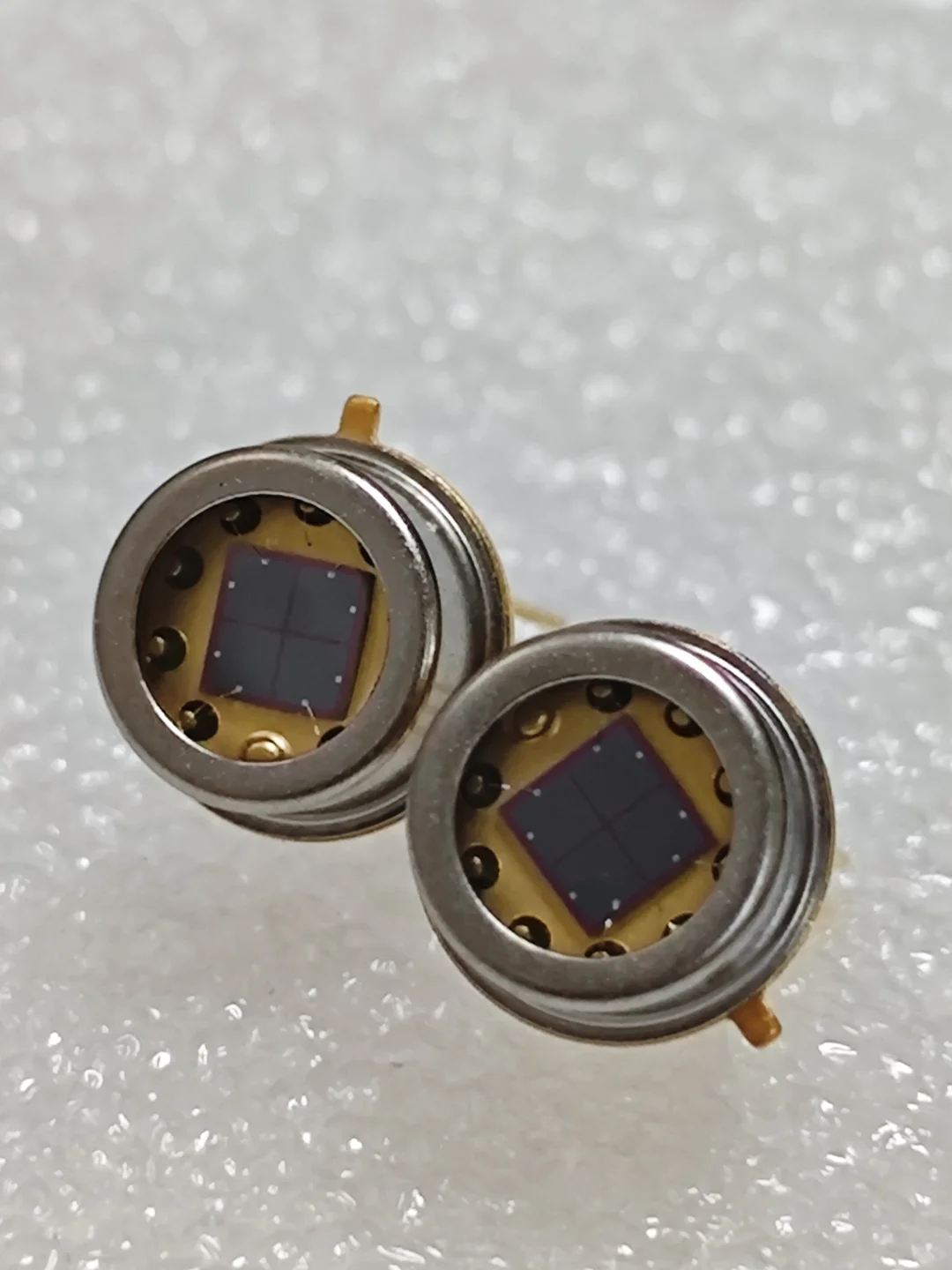

#传感器 #电子元器件 #四象限 核心：为什么硅需要“UV增强”？此款四象限接收范围190-1100nm。
一个标准的硅四象限探测器在紫外波段（尤其是200-400nm）的量子效率非常低。
因此，一个标准的硅四象限探测器在紫外波段（尤其是200-400nm）的量子效率非常低。
为了让硅能高效地探测紫外光，主要采用以下几种技术路径：
1. 肖特基势垒结构（最主流和高效的方法）
2. 紫外荧光涂层
3. 背面照射与减薄技术，
对于四象限探测器而言，肖特基势垒结构是实现UV增强的优选方案，它能保证高响应速度和高均匀性，这对精确的位置探测至关重要。
UV增强型硅四象限探测器的优势与特点
1. 高紫外量子效率： 通过上述技术，可将200-400nm波段的量子效率从普通硅的<10%提升到30%-60%甚至更高。
2. 可见光与红外抑制： 肖特基结构的金属层和/或额外的滤光片可以有效地抑制可见光和红外光，实现“日盲”或“太阳盲”探测，这在强背景光下探测微弱紫外信号极为重要。
3. 保留四象限探测器的所有优点：
· 高位置分辨率： 对光斑的微小位移极其敏感。
· 快速响应： 无机械运动部件，可跟踪高速运动的光斑。
· 实时输出： 直接输出模拟位置误差信号(X, Y)和总能量信号(SUM)。
主要应用场景
这种探测器专门用于需要精确定位紫外光源的场合：
· 紫外光刻机的对准系统： 在半导体制造中，用于精确对准掩模版和硅片，是保证芯片线宽精度的核心传感器。通常使用汞灯的特定紫外谱线（如g-line 436nm， i-line 365nm）或深紫外激光。
· 紫外激光加工与准直： 引导和定位准分子激光（如KrF 248nm， ArF 193nm）等，用于精密加工、微纳制造。
· 自由空间光通信（APT系统）： 在紫外波段的保密通信中，作为捕获、对准、跟踪子系统的信标光跟踪器。
· 光谱分析： 在紫外光谱仪中，同时监测光束的能量和位置稳定性。
· 科学研究与天文观测： 用于探测紫外光源的位置，如太空望远镜的姿态控制。
UV增强型硅四象限探测器是在标准硅四象限探测器的基础上，通过肖特基结构或荧光涂层等关键技术，极大地提升了其在紫外波段的探测灵敏度，同时保留了精确的二维位置探测能力。它成功地将硅材料的工艺成熟度与优异的紫外探测性能结合在一起，成为高端精密测量和控制系统中的关键器件。
更多详细信息可参考deepseek～
