九维智能是一家提供PCB行业数控钻铣床设备研发、设计、制造、服务于一体的设备与控制系统供应商，核心技术团队是PCB行业从业ニ十余年的资深级专家，也是国内PCB数控钻铣床首批从业工程师，公司以自主研发的数控钻铣系统为核心，根据我国及国际市场的要求持续研发与升级，促进 PCB 行业钻铣床设备的创新迭代，积极响应国家号召：推动高端制造业设备的进口替代，为中国PCB数控钻铣床行业解决控制系统“卡脖子”问题，为客户提供： 标准化设备及控制系统/差异化设备与控制系统定制/自动化解决方案。
Part
1

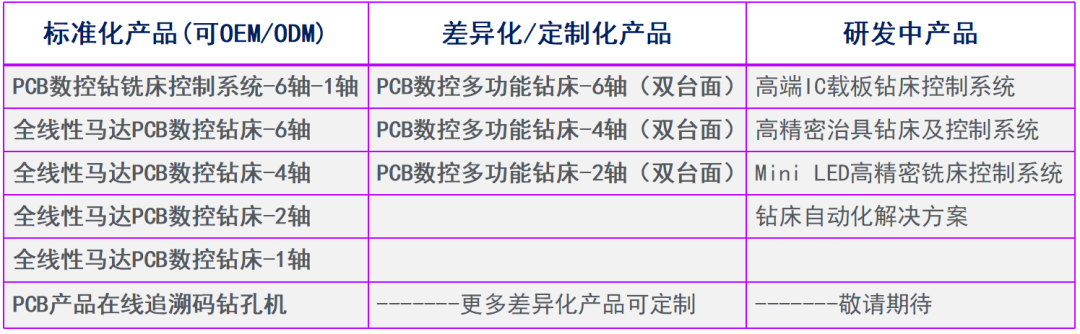

产品介绍

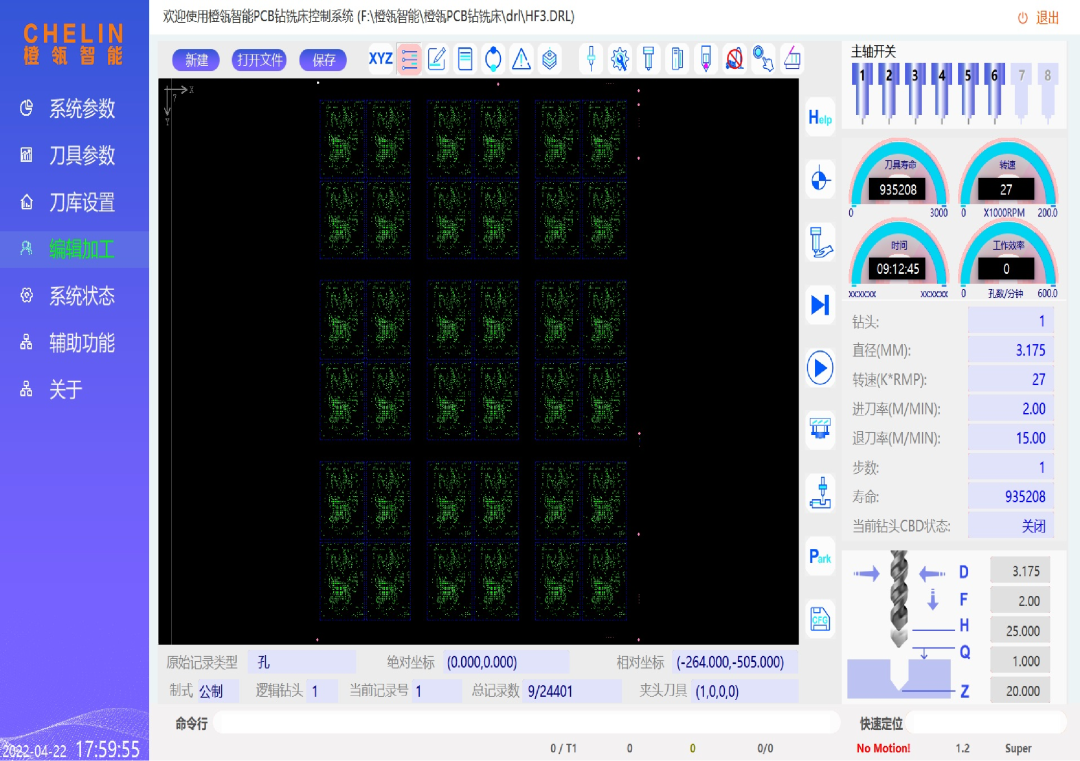

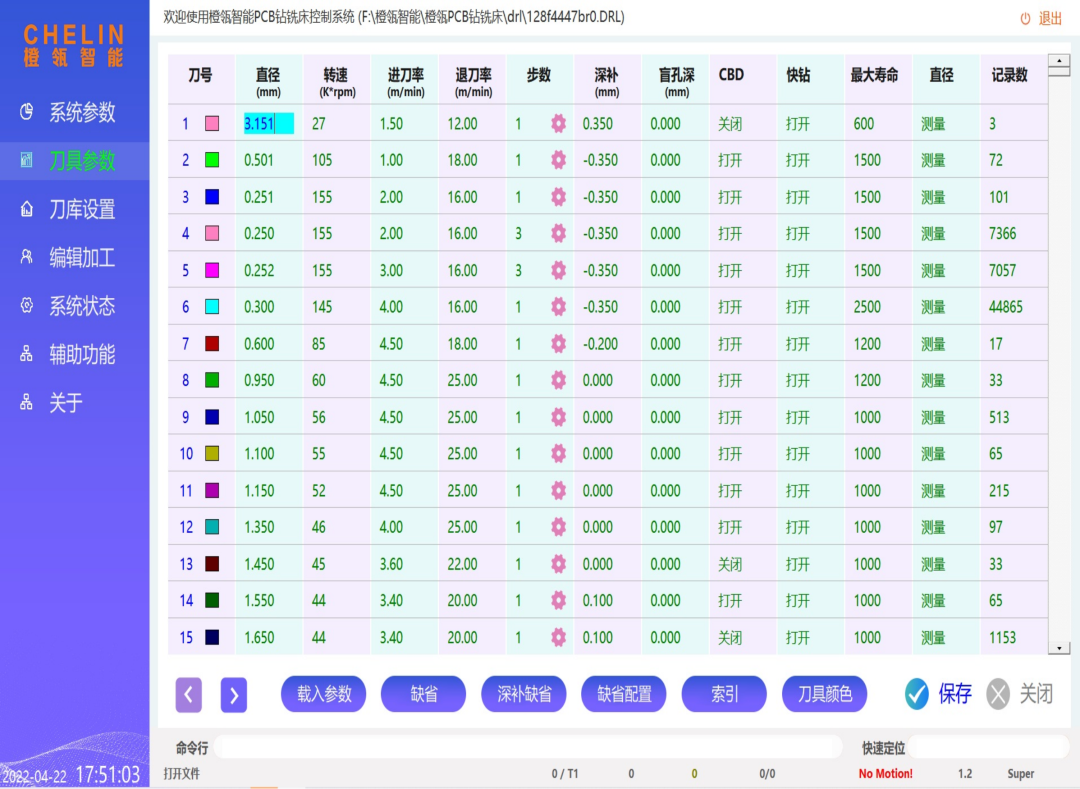

PCB数控钻铣床控制系统
PCB数控钻铣床控制系统
研发背景
PCB数控钻铣床行业，除了国外个别厂商拥有自主控制系统外，其他品牌均采用德国Sieb&Meyer 控制系统，占机台成本30%左右。
研发目的
为填补国内6轴PCB数控钻铣床控制系统空白，避免国外利用技术优势“卡脖子”,同时为行业钻铣床设备降低成本；
九维智能的专家技术团队持续28年自主研发了：6轴PCB数控钻铣床控制系统，拥有完全的自主知识产权,填补了国内PCB行业空白，打破国外垄，解决了“卡脖子”问题。
备注：经实测验证，与德国Sieb&Meyer CNC84/95系统的主要性能（精度/效率/稳定性）指标相当。

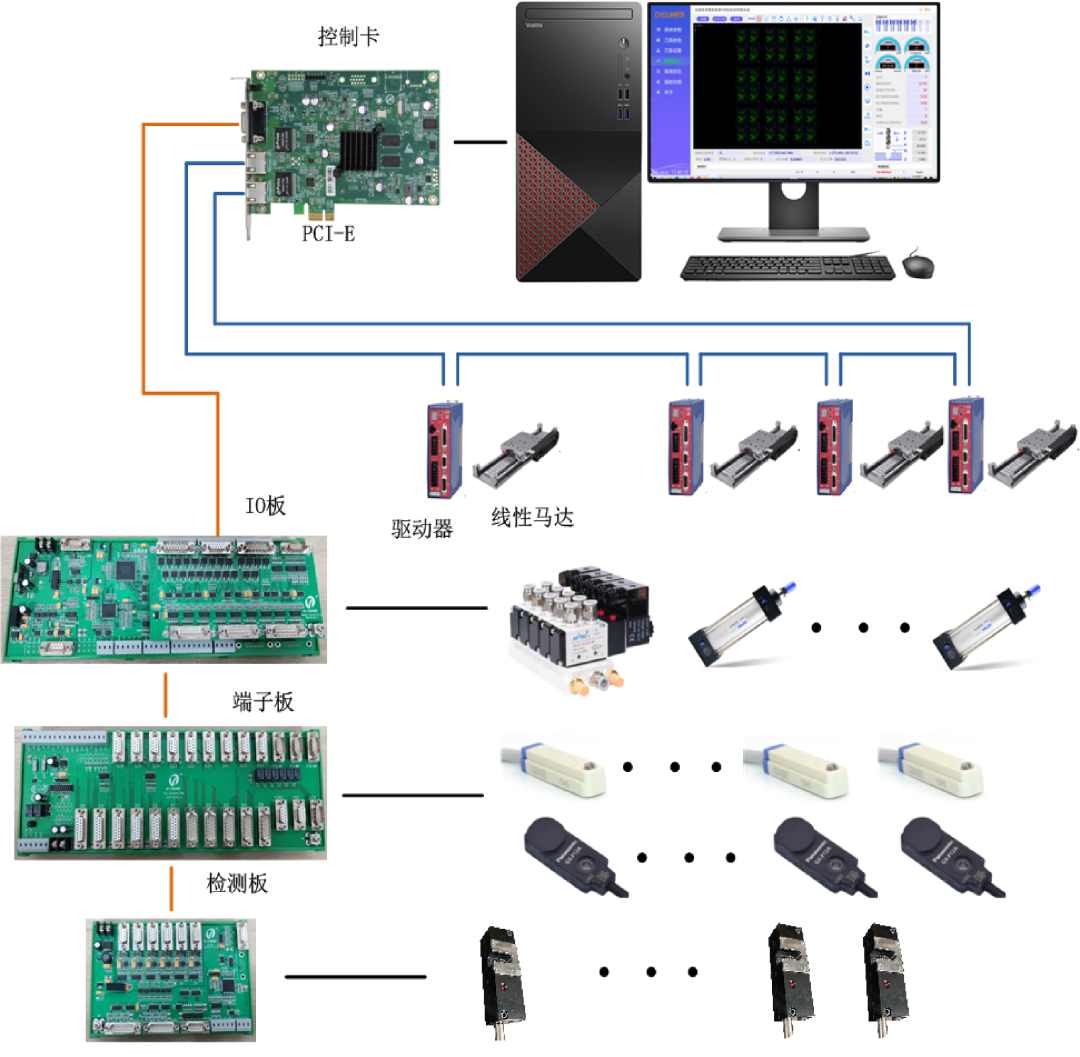

特点如下
（1）控制卡采用总线模式与驱动器连接，全数字传输。
（2）可做点位运动和插补运动。
（3）支持Excello、Sieb&Meyer和G Code格式文件。
（4）可编辑孔、线、圆和圆弧等记录。
（5）具有刀具长度、直径和偏摆检测功能。
（6）具有刀具断钻检测功能以及补孔功能。
（7）具有深度控制钻孔/背钻功能。
（8）开放工业4.0及智能自动化对接功能。
（9）更多功能可定制化：自动夹头清洁/拼钻(兼容1.9米长料)/双料号加工/CCD视觉等。
Part
2
应用案例

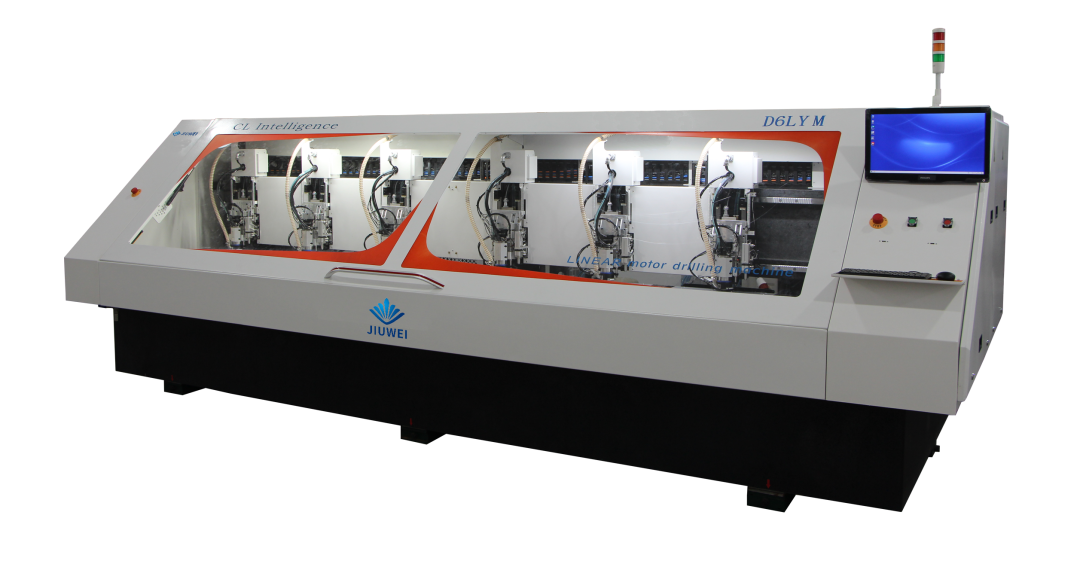

全线性马达PCB数控钻床
(可OEM/ODM)
主要特点
（1）控制系统：九维6轴PCB数控钻铣系统
（2）天然大理石机床基础件，变形小，稳定性高。
（3）XYZ轴采用全直线电机，具有加速度大，速度快，精度高等优点。
（4）双台面/单台面可选择，加工面积可达630*762mm。
（5）运动部件采用日本THK或NSK品牌，保证加工精度。
（6）20万转高速转气浮主轴，最小可钻0.1mm的孔。
（7）弧形大小压脚切换，钻小孔精度更高，钻柔性板不起披锋。

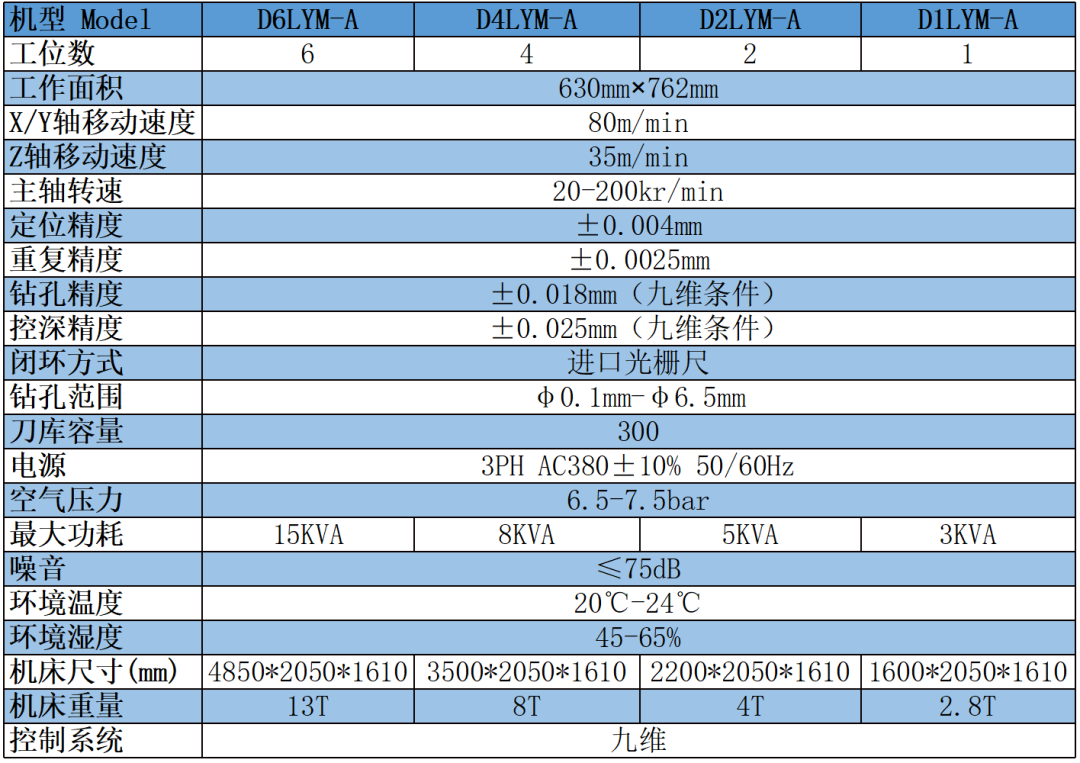

技术参数

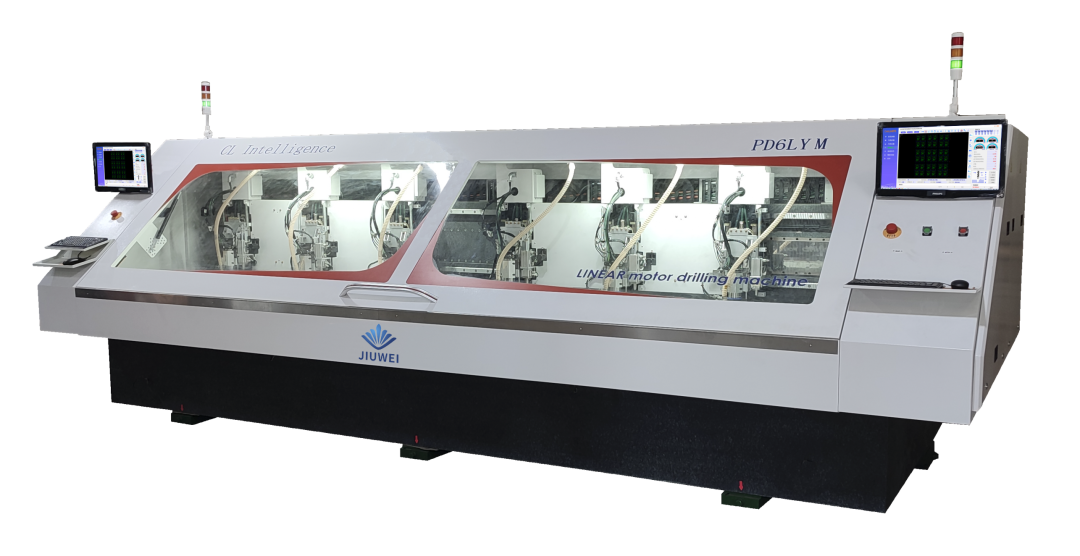

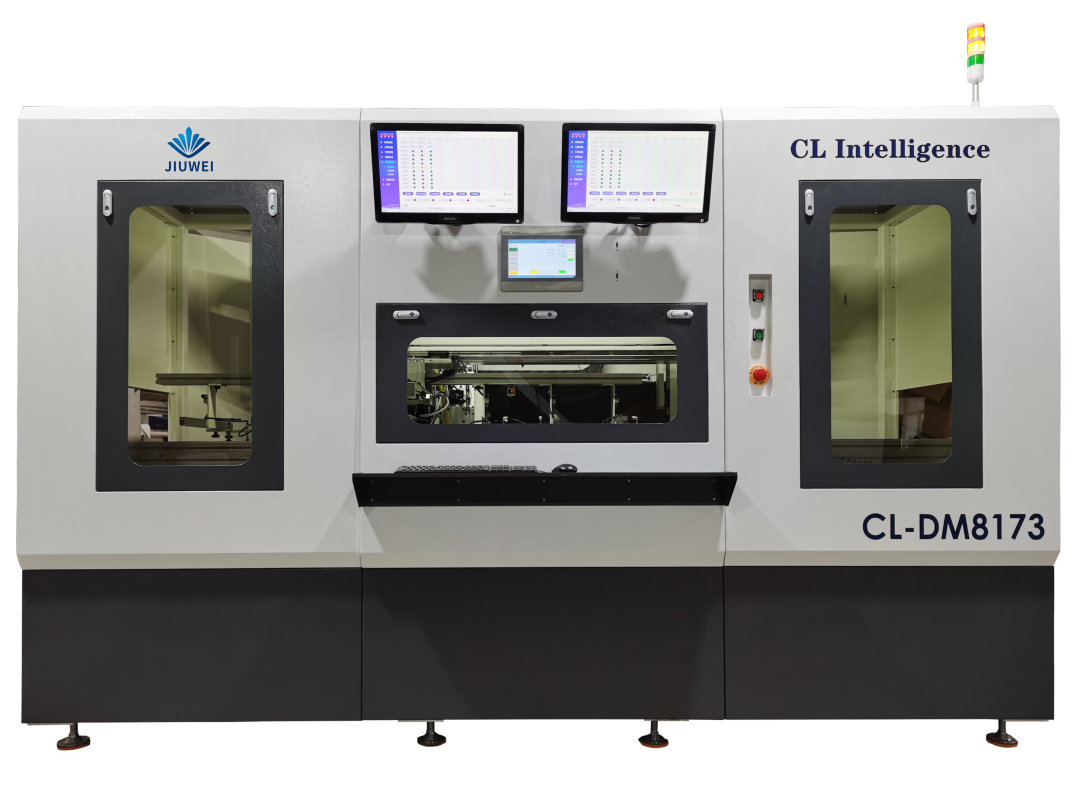

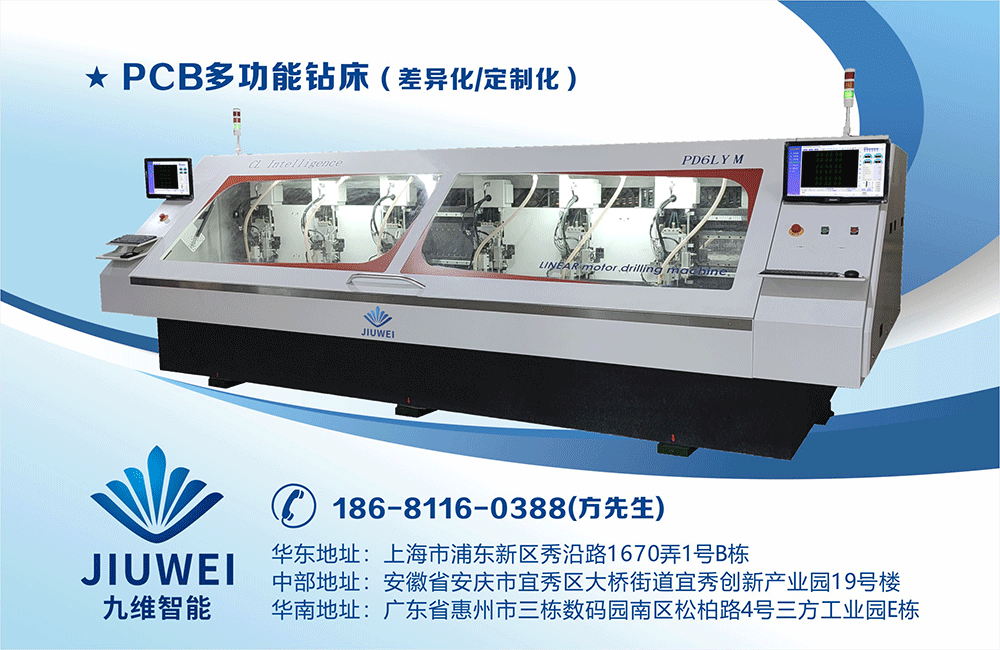

PCB多功能钻床
（差异化/定制化）
客户前期设备投入成本约降25-70%
主要特点：
机床基础件采用天然大理石，具有振动小，变形小，稳定性好的优点。
双X、双Y轴、双台面采用高性能直线电机驱动具有速度快、精度高的优点，最大移
动速度高达80m/min；Z轴采用高性能直线电机驱动，大加速度运动提高Z轴运动速度。
运动部件采用日本THK或NSK品牌，保证加工精度及长使用寿命。
20万转高速气浮主轴，钻大孔有力，钻微孔精准。
普通钻机全部功能。
业内独创槽孔优化功能，加工品质好且速度快。
双不同料号同时加工功能。
全尺寸兼容拼钻（6轴机/4轴机）加工，最大尺寸（1900mm × 730mm）。
CCD涨缩补偿，拉伸钻带/CCD轴间距自动测量。
CBD控深背钻。
工业4.0接口。

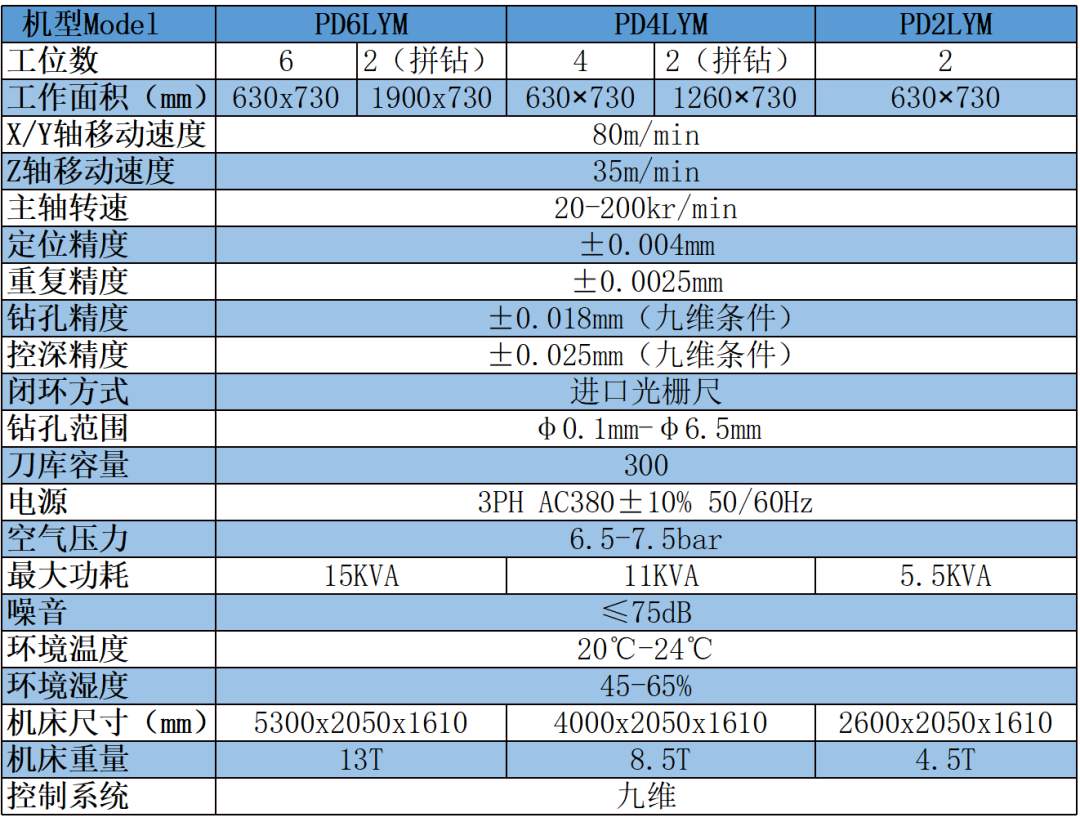

技术参数
PCB产品在线追溯码钻孔机
（可OEM/ODM）
电子产品的更新对PCB的需求量巨大，也对广大PCB企业的研发、生产及管理能力提出了更高的要求，企业必须以更快的速度向市场提供更具有成本效益的产品，提升产品管理追溯效率也成为其中关键一环。
在PCB板上标记二维码等信息进行追溯，可实现自动化、智能化的管理要求，满足精益生产、品质管控、工艺提升的需求已经成为行业的发展趋势。

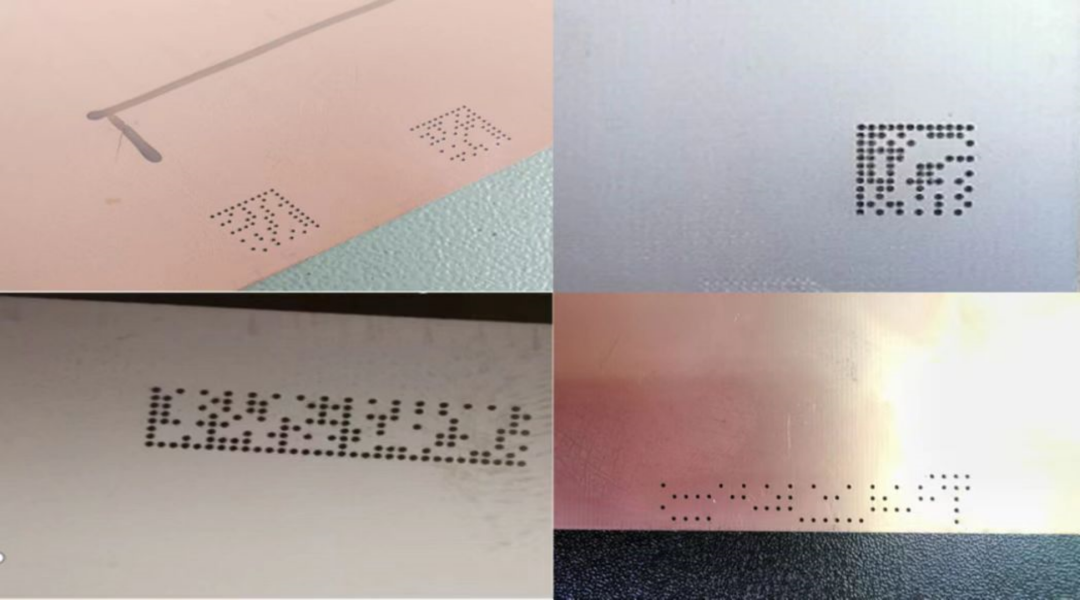

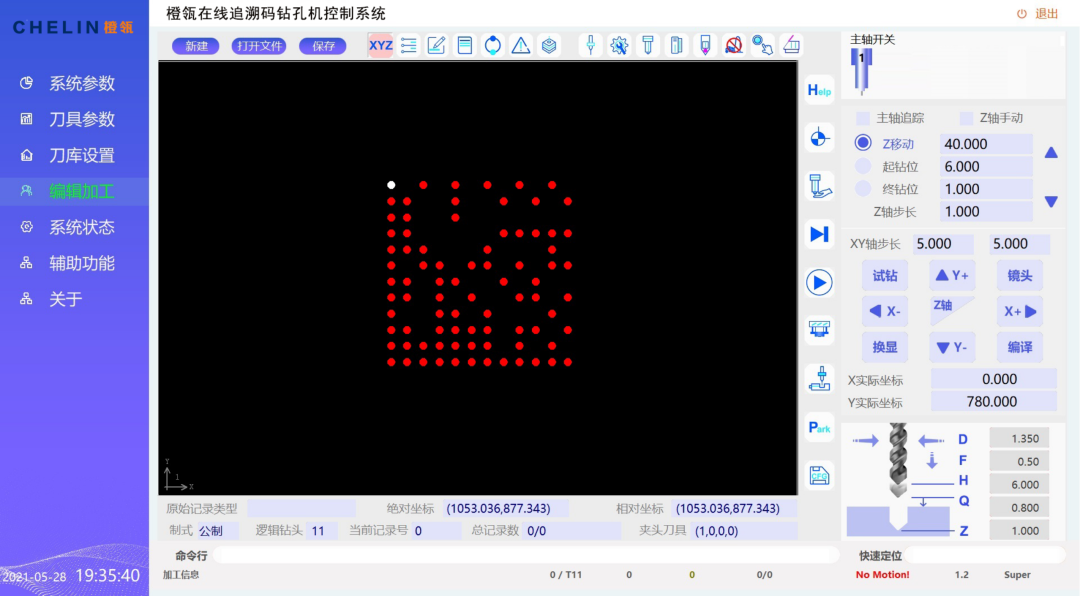

在线追溯码钻孔机是为PCB生产流程钻追溯二维码而研制，可根据用户的编码原则自动生成二维码。
技术参数
联系方式
方先生：18681160388
华东地址：上海市浦东新区秀沿路1670弄1号B栋
中部地址：安徽省安庆市宜秀区大桥街道宜秀创新产业园19号楼
华南地址：广东省惠州市三栋数码园南区松柏路4号三方工业园E栋
